Postępuj zgodnie z poniższymi wzorcami postępowania podczas konfigurowania modelu pod kątem analizy systemów.
Wymagania systemowe
Sprawdź wszystkie poniższe warunki, aby zwiększyć prawdopodobieństwo powodzenia symulacji.
- Pętla gorącej wody musi zawierać co najmniej jedną wężownicę, do której jest dostarczane obciążenie.
- Pętla skraplacza musi zawierać jeden element wyposażenia z dostarczanym obciążeniem.
- Pętla schłodzonej wody musi zawierać jeden element wyposażenia z dostarczanym obciążeniem.
- System wentylacyjny musi zawierać co najmniej jeden element wyposażenia strefy z dostarczanym obciążeniem.
- Element wyposażenia strefy musi obsługiwać strefę klimatyzowaną. W przeciwnym przypadku brakuje obciążenia, na które może reagować wyposażenie.
Konfiguracja systemu
Istnieją różne konfiguracje systemu, które mogą spowodować błąd podczas symulacji lub nie działać w oczekiwany sposób. Aby uniknąć tych problemów, korzystaj z poniższych reguł.
- Przestrzeń nie powinna występować jednocześnie w wyposażeniu strefy typu „Bez klimatyzacji” i w innym wyposażeniu strefy, takim jak klimatyzator samodzielny. Na poniższej ilustracji przedstawiono przykładową nieprawidłową konfigurację w przeglądarce systemowej.
- Przestrzeń nie powinna występować jednocześnie w wyposażeniu strefy z zachowaniem „Grupuje przestrzenie grup w sprzęcie” i w wyposażeniu strefy z zachowaniem „Jedno na przestrzeń”, jeśli definicja zgrupowania zawiera więcej niż jedną przestrzeń. Korzystając z konturów stref-systemu, otrzymujemy obraz podobny do poniższego.

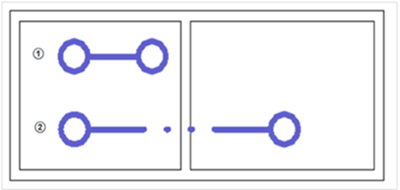

- Kontur o etykiecie 1 jest dołączony do wyposażenia strefy, która ma zachowanie „Jedno na przestrzeń”.
- Kontur o etykiecie 2 odpowiada wyposażeniu strefy z zachowaniem „Grupuje przestrzenie grup w sprzęcie”.
- Jeśli dwie pozycje wyposażenia strefy mają zachowanie „Grupuje przestrzenie grup w sprzęcie”, obsługiwane przez nie przestrzenie mogą się nakładać (być połączone z obiema pozycjami wyposażenia strefy) tylko wtedy, jeśli wszystkie przestrzenie się nakładają.

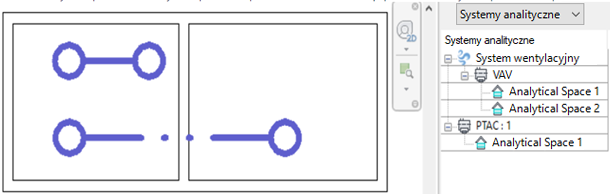

- Poniżej przedstawiono nieprawidłową konfigurację. „Przestrzeń analityczna 1” i „Przestrzeń analityczna 2” znajdują się w wyposażeniu strefy VAV, ale „Przestrzeń analityczna 2” nie należy do klimatyzatora samodzielnego.

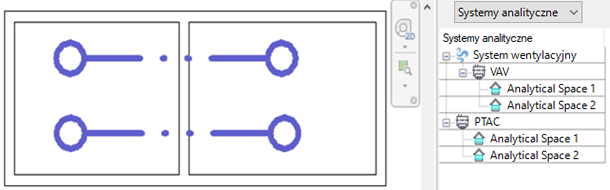

- Na poniższej ilustracji przedstawiono prawidłową konfigurację, która zawiera obie te przestrzenie w obu elementach wyposażenia stref.
- Poniżej przedstawiono nieprawidłową konfigurację. „Przestrzeń analityczna 1” i „Przestrzeń analityczna 2” znajdują się w wyposażeniu strefy VAV, ale „Przestrzeń analityczna 2” nie należy do klimatyzatora samodzielnego.

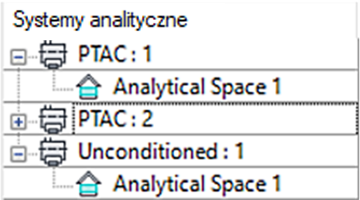

Przestrzeń o nazwie „Przestrzeń analityczna 1” występuje jednocześnie w wyposażeniu strefy o typie „Bez klimatyzacji” i w typie Klimatyzator samodzielny (PTAC), co jest niepoprawne.
Uwagi dodatkowe
Choć nie jest to wymagane, dobrym wzorcem postępowania jest grupowanie tylko tych przestrzeni, które znajdują się obok siebie. Podczas symulacji jest przyjmowane założenie, że powietrze w zgrupowanych przestrzeniach miesza się w całości, co nie jest realistyczne, gdy przestrzenie się nie stykają.
