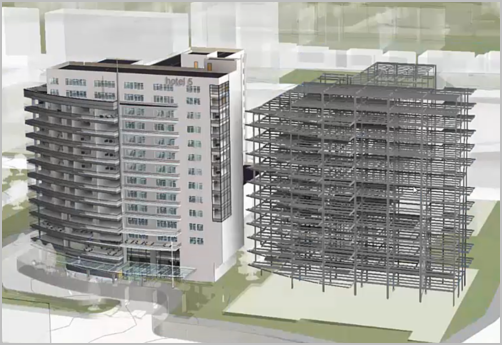

Po dodaniu modelu koordynacyjnego można umieścić wiele wystąpień w celu dodania kontekstu do projektu.
Narzędzie Umieść wystąpienie w oknie dialogowym Zarządzanie połączeniami
karta Model koordynacji umożliwia wykonanie następujących czynności:
- Umieścić powielone kopie modelu koordynacyjnego w celu zaplanowania umieszczenia powtarzalnych jednostek. Użytkownik może utworzyć lustrzane odbicie wystąpień, jeśli jest to konieczne w projekcie. Jeśli wczytano wiele modeli koordynacyjnych, można użyć listy rozwijanej Wybór typu, aby zmienić typ każdego wystąpienia, sprawdzając umieszczenie każdego typu modelu koordynacyjnego w kontekście całego projektu.
- Umieścić wystąpienie modelu koordynacyjnego w kontekście modelu programu Revit (ale model koordynacyjny jest nadal wczytywany).
- Przeglądać różne położenia modelu koordynacyjnego w modelu programu Revit. Tę operację można wykonać po odsunięciu początkowego wystąpienia modelu koordynacyjnego od punktu pomiarowego lub początku wewnętrznego.
Umieszczanie wystąpienia
- Wybierz model koordynacji i kliknij kartę Zmień | Model koordynacji panel Koordynacja opcję
(Zarządzaj połączeniami).
LUB
Kliknij kartę Zarządzaj
panel Zarządzanie projektem opcję (Zarządzaj połączeniami).
- W oknie dialogowym Zarządzanie połączeniami na karcie Koordynacja wybierz model koordynacji.
- Z listy rozwijanej Umieść wystąpienie wybierz opcję położenia:
- Początek do początku, aby wyrównać początek modelu koordynacji względem początku wewnętrznego modelu programu Revit.
- Współrzędne współdzielone, aby wyrównać modele na podstawie współrzędnych współdzielonych.
- Kliknij przycisk OK.
- (Opcjonalnie) Wybierz podłączony model, przenieś go w pożądane położenie i zablokuj w miejscu, aby nie został przypadkowo przeniesiony.
