Po podłączeniu modelu koordynacyjnego z modelem programu Revit użyj okna dialogowego Widoczność/Grafika, aby zdefiniować jego widoczność i przezroczystość. Użyj ustawienia przezroczystości, aby odróżnić model koordynacyjny od modelu programu Revit.
Elementy w tym oknie dialogowym są uporządkowane w strukturę drzewa. Węzły nadrzędne odnoszą się do osobnych plików (niepowtarzalne modele koordynacyjne). Węzły potomne odnoszą się do wystąpień (kopii) modelu koordynacyjnego. Zmiana węzła nadrzędnego ma wpływ na wszystkie wystąpienia. Zmiana węzła potomnego ma wpływ tylko na dane wystąpienie.

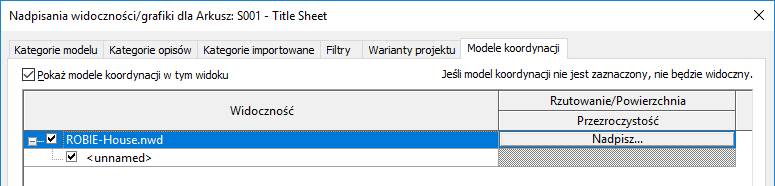

Karta Modele koordynacyjne w oknie dialogowym Widoczność/Grafika zawiera następujące ustawienia:

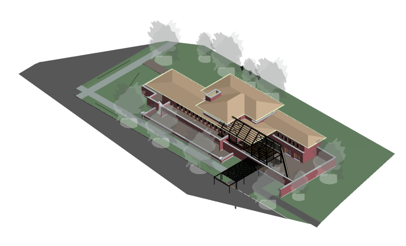

- Widoczność: zaznacz to pole wyboru, aby wyświetlić model koordynacyjny w widoku, lub usuń jego zaznaczenie, aby ukryć model. Można ustawić widoczność węzłów macierzystych (niepowtarzalne modele koordynacyjne) lub węzłów potomnych (pojedyncze wystąpienia).

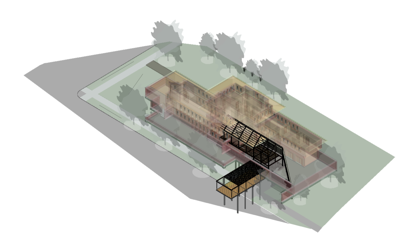

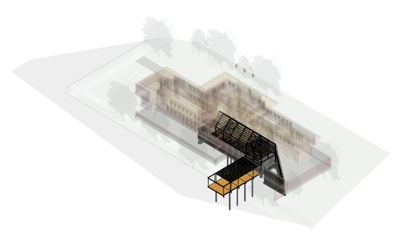

- Nadpisz: wybierz opcję Nadpisz, aby ustawić lub zmienić ustawienia przezroczystości powierzchni i rzutowania. Przezroczystość można zmienić tylko dla węzłów nadrzędnych.
Uwaga: Widoczność podłączonych modeli programu Revit jest kontrolowana z poziomu widoku. Można użyć szablonu widoku, aby zapisać ustawienia widoczności danego widoku, a następnie zastosować je do innych widoków. Zobacz sekcję Szablony widoku.
