Za pomocą zakresów modelu można określić widoki, w których mają być wyświetlane elementy odniesienia.
Nagranie wideo: Tworzenie zakresów modelu i korzystanie z nich
W przypadku dodawania elementów odniesienia (siatek, poziomów i linii odniesienia) do projektu mogą one być wyświetlane w większej ilości widoków niż potrzeba. Na przykład po dodaniu linii siatki do rzutu, siatka będzie wyświetlana we wszystkich rzutach modelu. Jednakże może zaistnieć potrzeba wyświetlania osi tylko w określonych widokach.
Zakresy modelu sterują widocznością elementów odniesienia w widokach, w których płaszczyzna tnąca przecina zakres modelu. Zakresy modelu są szczególnie przydatne do kontroli widoczności tych odniesień, które nie są równoległe lub prostopadłe do widoku.
Przykład

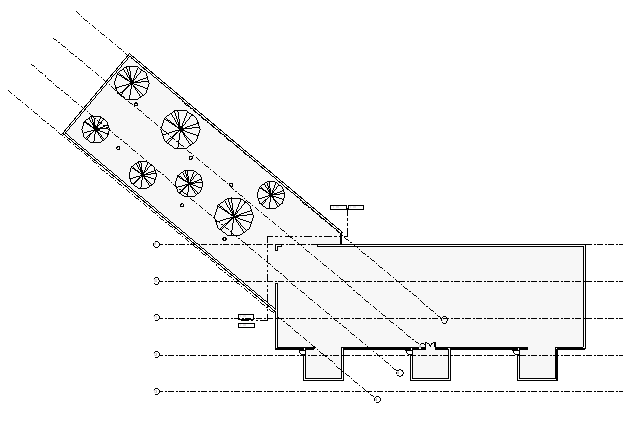

Na przykład na następującym rzucie pokazany jest ośrodek naukowy z wybiegiem dla drobiu w postaci skrzydła ustawionego pod pewnym kątem w stosunku do budynku głównego. Dla budynku głównego i skrzydła wybiegu używane są różne siatki. Linia dopasowania wskazuje miejsca, w których ten rzut jest dzielony na niezależne widoki, aby wyświetlić każdą z części budynku na oddzielnym arkuszu. Jednakże na widoku zależnym skrzydła wybiegu osie dla budynku głównego są zbędne. Na widoku zależnym budynku głównego osie dla skrzydła wybiegu są zbędne. Osiągnąć to można przy użyciu zakresów modelu.
Aby użyć zakresów modelu do sterowania elementami odniesienia
- Utwórz jeden lub wiele zakresów modelu.
- Zastosuj zakres modelu do elementów odniesienia (osi, poziomów lub płaszczyzn odniesienia).
- (Opcjonalnie) Zastosuj zakres modelu do żądanych widoków.
