Zmiana wielkości zakresu modelu umożliwia sterowanie widokami, w których model jest wyświetlany.
- Otwórz rzut lub widok 3D i wybierz zakres modelu.
Na zakresie modelu pojawiają się uchwyty.
- Przeciągnij uchwyty, aby zmienić rozmiar zakresu modelu.
Jeśli po zmianie wielkości zakres modelu nie przecina płaszczyzny widoku, nie jest widoczny w tym widoku. W efekcie żadne elementy odniesienia powiązane z tym zakresem modelu nie będą wyświetlane w tym widoku.
Na przykład załóżmy, że budynek składa się z 8 pięter. Zmieniana jest wielkość zakresu modelu tak, że zakres górnej granicy znajduje się na poziomie 4. W wyniku tego zakres modelu i powiązane z nim elementy odniesienia nie będą wyświetlane w rzutach dla poziomów od 5 do 8. I przeciwnie, jeśli zmienisz rozmiar zakresu modelu, aby przecinał te poziomy, płaszczyzny odniesienia pojawią się w tym widoku.

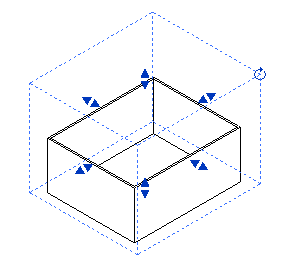

Zakres modelu w przestrzeni 3D z elementami sterującymi przeciąganiem i obrotem
