Implementação de Girar poses

O conjunto de ferramentas desta Implementação de permite criar e editar torção de poses para membros de bípedes.

Selecione um bípede. > Painel Movimento > Implementação de Girar poses

É possível utilizar as poses predefinidas na Implementação de (que é possível alterar e renomear), ou criar as suas próprias. Quando você adiciona uma nova pose, você estabelece uma referência entre a orientação relativa dos membros selecionados e o valor de Torção da Implementação de 0 (o que significa que sem torção). Quando mais de uma pose de referência de pose estão definidas para uma rotação com os membros, a torção dos membros será calculada com base na pose mais próxima.

Dica: Recomenda-se adicionar poses torcidas para todas as poses principais rotacionadas dos membros. Isto assegura que rotacionar os membros dos bípedes produz torções bem calibradas.

Nota: Tecnicamente, não é necessário ativar os vínculos de torção para utilizar o conjunto de ferramentas de Implementação de Girar poses. No entanto, se o bípede não tiver vínculos de torção, as configurações de Torção e Inclinação não serão utilizadas.

A ferramentas de Implementação de Girar poses somente afeta membros com três graus de liberdade (GDL), como braços superiores e coxas, porque é possível controlar seus vínculos de torção ao rotacioná-los. Membros de dois GDL (antebraços e panturrilhas, por exemplo) diferem devido ao fato de que só é possível controlar seus vínculos de torção se você rotacionar seus membros filhos.

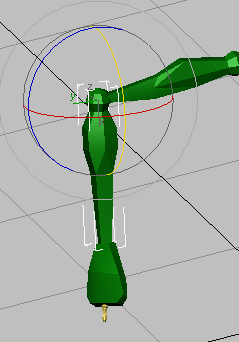

O braço superior pode girar em si mesmo enquanto o antebraço precisa do pulso para girar.

Nota: Se você selecionar um membro de dois GDL, a única configuração disponível é o valor Inclinação; você pode alterá-la para ajustar a distribuição da rotação ao longo dos vínculos de giro.

Procedimentos

Exemplo: para adicionar e editar giro de poses:

Este processo leva em conta o conceito de adicionar vínculos de torção aos membros de bípedes e concentra-se no uso de ferramentas da Implementação de Girar poses para definir poses básicas.

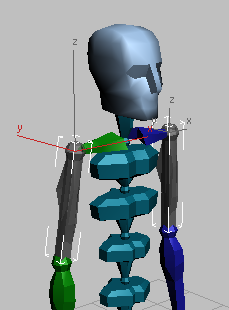

Preparar um bípede com cinco vínculos de giro em cada braço superior.
Dica: É possível utilizar Transparência nos membros de bípedes para melhor distinguir os vínculos de torção internos.
Saia (Modo figura) e, a seguir, expanda a Implementação de Girar poses.
Selecione o braço superior direito.
Os controles de Implementação de são ativados porque você selecionou um membro de três GDL.
Utilize (Chave anterior) e (Próxima chave) para percorrer as diferentes predefinições de poses.
Dica: Você pode sempre utilizar estes valores predefinidos, como um ponto de partida para poses dos membros.
Selecione pose6 na lista suspensa.
O braço do bípede se estende para cima e mostra um pouco de torção.
Clique em Definir.
Isto atribui o valor de Torção de 0 para os vínculos de torção do braço superior.

Nota: Uma alteração de torção sempre é refletida em ambos os lados (neste caso, os dois braços superiores).

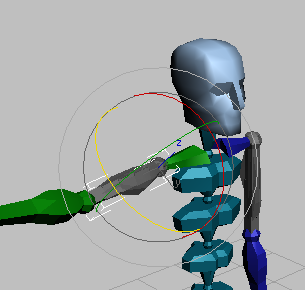

Rotacione o braço superior localmente em torno de seu eixo Y, para que ele se estenda para o lado.
Clique em Adicionar para criar uma nova pose. Renomeie Braço no lado.
Este novo pose redefine o valor atual de Torção dos vínculos de giro.

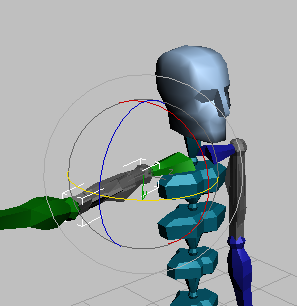

Rotacione o braço superior localmente em torno de seu eixo X.
O giro no braço superior é calculado com base na proximidade dos membros às poses salvas.

Rotacione o braço superior para verificar os vínculos de torção.

Interface

Chave anterior / próxima: Navegue e selecione na lista de poses de torção.
Lista de giro de poses: Permite que você escolha uma pose predefinida ou salva para aplicar ao membro selecionado do bípede. Por padrão, cinco poses de torção estão disponíveis para cada membro de três GDL: para cima, para frente, lateral, para baixo e posterior. Também é possível renomear a pose de torção atual.
Giro: Define a quantidade de rotação de torção (em graus) aplicada aos vínculos de giro vinculados aos membros selecionados. Os vínculos de giro do lado oposto são mais afetados. Padrão=0. Faixa=– 180 a 180.

Nota: Alterar o valor de Torção automaticamente redefine a orientação atual dos membros para a pose de torção ativa.
Tendência: Define a distribuição da rotação ao longo dos vínculos de torção. Um valor de 1,0 concentra a torção em direção ao vínculo superior, enquanto uma configuração de 0,0 concentra em direção ao vínculo inferior. A configuração padrão é 0,5, distribuindo a rotação de forma uniforme ao longo dos vínculos. Os vínculos de giro do lado oposto são mais afetados.

Nota: Alterar o valor de Inclinação automaticamente redefine a orientação atual dos membros Inclinação atual com os membros para a pose de torção ativa.

Nota: Também é possível definir um valor de Inclinação membros de dois GDL.
Adicionar: Cria uma nova pose de torção com base na orientação dos membros selecionados e redefine Torção e Inclinação para seus valores padrão.

Nota: Adicionar uma nova pose para um membro automaticamente a torna disponível para o membro no lado oposto.
Definir: Atualiza a pose de torção ativa com os valores de Torção e Inclinação atuais.
Excluir: Remove a pose de torção atual.
Padrão: Substitui todas as poses de torção de todos os membros de três GDL com cinco poses padrão predefinidas.
