Materiais compostos

O material composto inclui até dez materiais. Os materiais são sobrepostos de cima para baixo, como listado na implementação. Os materiais são combinados usando-se a opacidade aditiva, a opacidade subtrativa ou uma combinação de ambas usando-se um valor de Quantidade.

• Navegador de materiais/mapas > Materiais > Geral > Composto

Nota: O material só aparecerá no Navegador de materiais/mapas se for compatível com o agente de renderização ativo.

Nota: Mesmo que apenas um submaterial tenha seu sombreamento definido como Arame (consulte Implementação Parâmetros básicos de sombreamento), todo o material será exibido e renderizado como material de arame.

Dica: Caso seja possível atingir o resultado composto desejado pela combinação de mapas, use o mapa Composto, pois ele é mais atual e fornece um controle maior que o material Composto.

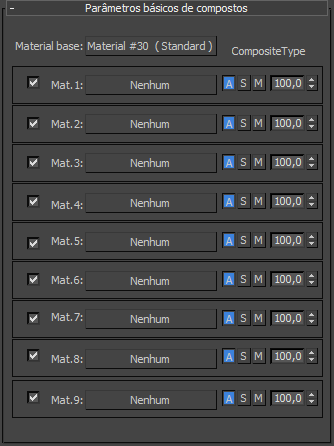

Interface

Material de base

Clique para exibir o Navegador de materiais/mapas e selecione o material Base. Por padrão, o Material base é um Material padrão. Os outros materiais são compostos por sobreposição de materiais sobre esse material, de cima para baixo.

Mat 1 até Mat 9

Cada um desses nove grupos contém controles para compor um material. Por padrão, nenhum material está atribuído.

Caixa de seleção

Quando ativado, usa o material no composto. Quando desativado, não usa. Padrão=ativado.

Botão

Exibe o Navegador de materiais/mapas, no qual é possível atribuir um material ao composto.

Botões ASM

Esses botões controlam como o material é composto. Padrão = A.

• A Esse material usa opacidade aditiva. As cores do material são somadas com base em suas opacidades.
• S Esse material usa opacidade subtrativa. As cores do material são subtraídas com base em suas opacidades.
• M Esse material combina materiais com base no valor de Quantidade (consulte os itens a seguir). A cor e a opacidade são mescladas da mesma forma que ao usar-se a opção Mesclar material sem máscara.

Quantidade

Controla a quantidade da combinação. Padrão=100,0.

Para composições aditivas (A) e subtrativas (S) o valor de Quantidade pode variar de 0 a 200. Quando a Quantidade for 0,0, a composição não ocorrerá e o material abaixo não ficará visível. Quando a Quantidade for 100,0, a composição estará concluída. Quando a quantidade for maior que 100,0, a composição estará "sobrecarregada": As partes transparente do material se tornarão mais opacas, até que o material abaixo não fique mais visível.

Para composição de mix (M), a Quantidade pode variar de 0,0 a 100,0. Quando a Quantidade for 0,0, a composição não ocorrerá e o material abaixo não ficará visível. Quando a quantidade for 100,0, a composição estará concluída e somente o material abaixo ficará visível.
