Criar um objeto de corte com seções com desvio.
Um plano de corte pode ter cortes múltiplos ou com desvios. Por exemplo, um corte que contenha um desvio é aquele que cria uma cunha no formato de um pedaço de torta por meio de um cilindro.

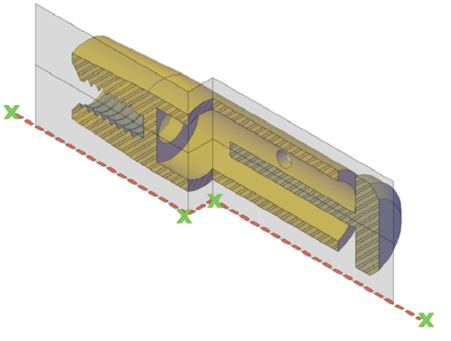

Objeto de corte com segmento com desvios
- Clique na
. Pesquisa - No prompt do comando, digite d (Corte do desenho).
- Especifique o ponto inicial do objeto de corte.
- Especifique um segundo ponto para criar o primeiro segmento com desvios.
Deste ponto, você não pode criar segmentos com interseção.
- Continue a especificar pontos finais de segmento e a seguir pressione Enter.
- Especifique um ponto na direção do corte seccional.
Um objeto de corte é criado com múltiplos segmentos é criado em um estado Limite de corte. O corte automático é desativado.
