Sobre a configuração de estilos de cota (conjunto de ferramentas do AutoCAD Mechanical)

Ao selecionar uma standard de desenho para um desenho, é adicionado automaticamente a este um conjunto de estilos de cota que cumpram dita standard.

Se necessário, você pode usar o comando AMOPTIONS para alterar as configurações de estilos de cota.

Por que usar AMOPTIONS em vez de DIMSTYLE?

Você pode modificar estilos de cota de duas maneiras: usando o comando ACOESTIL do AutoCAD ou acessando Estilos de cota na guia AM:Normas da caixa de diálogo Opções (AMOPTIONS).

Recomendamos o método AMOPTIONS em vez do método DIMSTYLE. O conjunto de ferramentas do AutoCAD Mechanical cria estilos de cota dinamicamente, e é possível que você não tenha acesso a todos os estilos de cota necessários se usar o comando DIMSTYLE.

Estilos e subestilos da cota de base

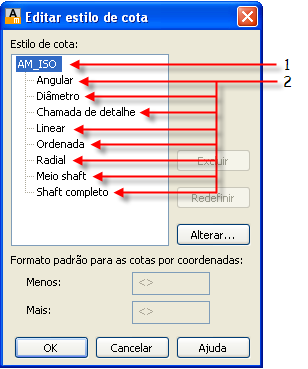

Os estilos de cota associados a uma standard de desenho são compostos de um estilo de cota base (1 na figura), que define as configurações básicas das cotas para dita standard, e de subestilos (2 na figura), que definem explicitamente os estilos dos diferentes tipos de cota. Na maioria dos casos, os subestilos são idênticos ao estilo base. Em alguns casos, quando é necessário aplicar uma característica única a um tipo de cota, as configurações standard para esse estilo de cota têm ao menos uma configuração diferente do estilo de cota base.

Ao alterar as configurações do estilo de cota base, as alterações são aplicadas aos subestilos. No entanto, se a configuração do subestilo não coincide com a configuração do estilo de cota base antes da alteração (se você substituiu a configuração no subestilo), a configuração não é aplicada a esse subestilo.

Na caixa de diálogo Estilos de cota, o conjunto de ferramentas do AutoCAD Mechanical fornece opções para a restauração de subestilos. Quando você redefine o subestilo, ele é sincronizado com o estilo de cota base atual e todas as substituições definidas pelo usuário para esse subestilo são removidas. As substituições necessárias para a aplicação das características exclusivas do tipo de cota correspondente não são redefinidas.
