O Relatório de violação dinâmico é uma função importante na janela Project Explorer. O relatório de violação rapidamente chama sua atenção para:
- Áreas de seu projeto que podem não atingir completamente suas metas de projeto
- Objetos no seu modelo de engenharia civil que são considerados em um estado anormal.
Como o Project Explorer sempre exibe informações ao vivo do modelo de Civil, é possível monitorar como cada violação é afetada por cada uma das decisões de projeto tomadas.
Qual é aparência de uma violação?

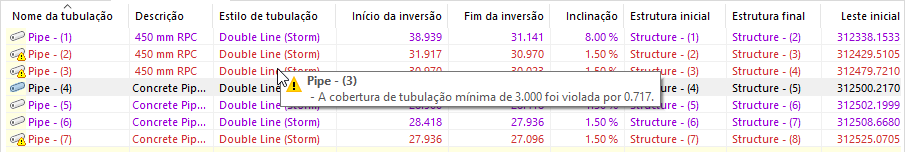

As violações são realçadas ao usuário de três maneiras:
- O ícone do item com a violação inclui um pequeno símbolo de aviso no canto.
- Todas as colunas de dados do item com a violação são realçadas (por padrão) em uma fonte em negrito vermelho. O estilo e a cor da fonte para itens com a violação podem ser ajustados pelo usuário no painel Preferências do Project Explorer.
- Quando o cursor passa sobre um item violado, uma dica de ferramenta é exibida, fornecendo informações detalhadas. O usuário pode escolher tratar a violação aplicando as alterações no item no próprio Project Explorer ou no Civil 3D. Se essas edições causarem a resolução da violação, a violação será removida do item do Project Explorer.
Que tipo de violações são exibidas?
O Project Explorer fornece suporte para uma lista crescente de condições de violação. A lista atual é resumida da seguinte maneira:
Alinhamentos e perfis
- Este alinhamento não contém entidades.
- Este perfil não contém entidades.
- A estaca inicial do perfil (sequenciamento) está além do intervalo de estacas do alinhamento associado.
- A estaca final do perfil (sequenciamento) está além do intervalo de estacas do alinhamento associado.
- A entidade de alinhamento não é tangente com uma entidade de alinhamento adjacente.
- A entidade de perfil não é tangente com uma entidade de perfil adjacente.
- A entidade de alinhamento não está em conformidade com uma ou mais regras no Conjunto de verificações do projeto atribuído.
- A entidade de perfil não está em conformidade com uma ou mais regras no Conjunto de verificações do projeto atribuído.
Redes de tubulação
- Redes de tubulação: esta rede de tubulação não contém tubulações ou estruturas.
- Redes de tubulação: esta rede de tubulação faz referência a uma lista de peças que está faltando ou é inválida. (v4.0.2.0)
- Tubulações: a cobertura mínima de tubulação de {x} foi violada por {y}.
- Tubulações: a cobertura máxima de tubulação de {x} foi violada por {y}.
- Tubulações: a inclinação mínima da tubulação de {x} foi violada por {y}.
- Tubulações: a inclinação máxima de tubulação de {x} foi violada por {y}.
- Tubulações: o comprimento mínimo da tubulação de {x} foi violado por {y}.
- Tubulações: o comprimento máximo da tubulação de {x} foi violado por {y}.
- Tubulações: não há nenhuma estrutura atribuída ao início desta tubulação.
- Tubulações: não há nenhuma estrutura atribuída ao final desta tubulação.
- Estruturas: não há tubulações conectadas a esta estrutura.
- Estruturas: a largura ou o diâmetro máximo de {x} para tubulações conectadas a esta estrutura é violada por {y}.
- Estruturas: a estrutura da queda máxima de {x} através do vão da tubulação é violada por {y}.
- Estruturas: a elevação da tampa de {x} para esta estrutura não coincide com a elevação da superfície referenciada de {y}.
Montagens
- Esta montagem não contém submontagens.
- Esta montagem não é referenciada para nenhum corredor.
- Este código de ponto (linha de recurso) não existe no estilo de conjunto de códigos referenciado. (v1.9.9.1)
Submontagens
- A submontagem está desatualizada
- Não é possível encontrar o arquivo de definição de submontagem
- A submontagem não está atribuída
Corredores
- Esta definição de corredor está desatualizada.
- Este corredor não contém linhas base.
Grupos de pontos
- Esta definição de grupo de pontos está desatualizada.
- Este grupo de pontos não contém pontos.
Surfaces
- Esta definição de superfície está desatualizada.
- Esta superfície não contém triângulos ou células.
Grupos de linha de amostra
- Este grupo de linhas de amostra não contém linhas de amostra.
blocos do AutoCAD
- Não há referências a essa definição de bloco neste desenho.
Conjuntos de objetos
- O arquivo de Opções de layout para este conjunto de objetos não existe.
- O caminho de saída referente a este conjunto de objetos não existe.
- Um objeto neste conjunto de objetos não existe mais.
Janela de histórico de relatório
- O caminho de saída para este relatório gerado anteriormente não existe mais.
- Este arquivo de relatório gerado anteriormente não existe mais.
