Exercício 3: Copiar um perfil e deslocá-lo verticalmente

Neste exercício, você irá copiar parte de um perfil de layout da linha de eixo. Você irá utilizar a cópia para criar uma linha inicial para o perfil da valeta que é uma distância especificada abaixo da linha de eixo.

Este exercício continua a partir do Exercício 2: Editar um perfil de layout.

Copiar o perfil do layout

  1. Abra o Profile-3B.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. No gráfico do perfil longitudinal PV-1, selecione o perfil vermelho de layout. Clique com o botão direito do mouse. Clique em Editar geometria de perfil.
  3. Na barra de ferramentas Ferramentas de perfil de layout, clique em .Copiar perfil
  4. Na caixa de diálogo Copiar dados de perfil, especifique os seguintes parâmetros:

    Para utilizar mais recursos avançados do produto, você irá fazer a cópia do perfil menor que o original.

    Nota:

    Os valores de estaca recomendados nesta etapa foram escolhidos porque no desenho Profile-3B.dwg, eles incluem as duas tangentes centrais do perfil do Layout (1). Se você estiver utilizando outro desenho com um perfil muito diferente, pode ser necessário inserir diferentes valores da estaca. Para ser incluído na cópia do perfil, é necessário haver uma tangente completa dentro da faixa copiada. Se parte de uma tangente se estender para além da faixa, toda a tangente será excluída do conjunto de seleção.

    • Faixa do PVI: Faixa de estacas
    • Inicial: 300
    • Final: 1700
    • Opções de perfil de destino: Criar novo perfil
  5. Clique em OK.

    O novo perfil será desenhado no topo do antigo.

  6. Em Toolspace, na guiaProspector, expanda as coleções AlinhamentosAlinhamentos da linha de centroRidge RoadPerfis sob o alinhamento.

    A cópia do perfil será exibida com o ícone e o nome de perfil de layout.

  7. Pressione Esc.

Deslocar o perfil

  1. No desenho, clique no gráfico do perfil longitudinal. Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.
  2. Na guiaPerfis, desmarque a caixa de seleção Desenhar no perfil original do layout Layout (1).

    Desmarcar a caixa de seleção remove o perfil original do gráfico do perfil longitudinal. Mais tarde, é possível restaurar este perfil para o gráfico do perfil longitudinal, se desejar.

    Dica:

    Em vez de remover um perfil do gráfico do perfil longitudinal, é possível tentar selecionar um perfil para movê-lo. No entanto, o processo descrito aqui é mais confiável com a sobreposição de perfis.

  3. Clique em OK.

    A caixa de diálogo Propriedades do gráfico do perfil longitudinal é fechada e o gráfico do perfil longitudinal é redesenhado, mostrando a cópia de parte do perfil de layout.

  4. Clique no perfil de layout.

    O nome do perfil selecionado é exibido na barra de ferramentas Ferramentas de layout de perfil. Nos próximos passos, você irá reduzir a cópia do perfil em 5 pés para representar a elevação da valeta.

  5. Na barra de ferramentas Ferramentas de layout de perfil, clique em Aumentar/reduzir PIVs.
  6. Na caixa de diálogo Aumentar/reduzir elevação do PVI, especifique os seguintes parâmetros:
    • Alterar elevação: -5
    • Faixa PVI: Toda
  7. Clique em OK.

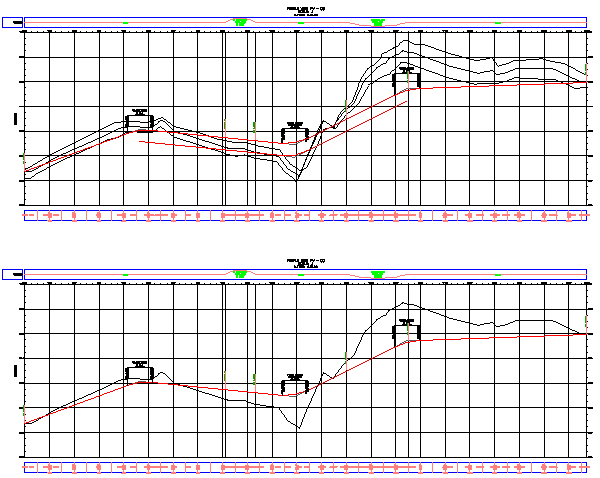

    Em ambos os gráficos do perfil, a linha se move para sua nova posição.

    Esta cópia do perfil é um objeto de recurso completo que pode ser editado da mesma maneira que o perfil original do layout.

  8. Pressione Esc para cancelar a seleção do perfil.
  9. No desenho, clique no gráfico do perfil longitudinal. Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.
  10. Na guiaPerfis, marque as caixas de seleção Desenhar para os seguintes estados:
    • Layout (1): Selecionado
    • Layout (1) [Copiar]: Limpo
  11. Clique em OK.

    Desmarcar a caixa de seleção remove a cópia do perfil do gráfico do perfil longitudinal. Observe que a cópia ainda é exibida no gráfico do perfil longitudinal PV-(2).

Para continuar com o seguinte tutorial, vá para Projetar um perfil que faz referência a padrões locais.
