Exercício 1: Trocar bordas TIN

Neste exercício, você irá trocar diversas bordas TIN em uma superfície.

Trocar bordas TIN

  1. Abra o Surface-4A.dwg, que está localizado na pasta de desenhos dos tutoriais.

    Neste desenho, a superfície é exibida como linhas TIN sobrepostas em uma imagem de terrestre referenciada externamente.

  2. Aproxime o zoom na borda inferior da superfície.

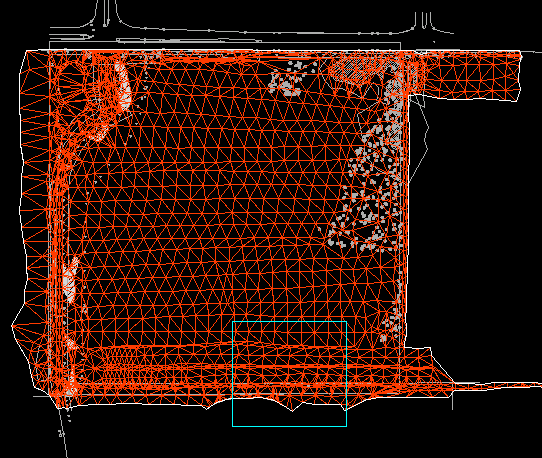

    A área na qual aplicar o zoom

  3. Em Toolspace, na guia Prospector, expanda a coleção Definição de superfície. Clique com o botão direito em Editar.
  4. Clique em Trocar bordas.

    Na linha de comando, você será solicitado a selecione uma borda (linha) para trocar.

  5. Clique em uma borda TIN para trocá-la.

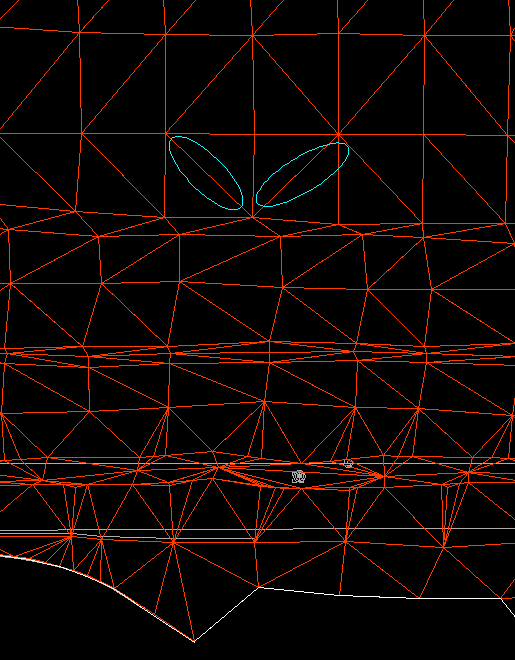

    As bordas recomendadas para troca

    A borda será alterada trocada se os seguintes critérios forem atendidos:

    • Dois triângulos visíveis são separados pela borda.
    • O quadrilátero formado pelos dois triângulos (que são separados pela borda) é convexo.
  6. Opcionalmente, continue a clicar em outras bordas TIN para trocá-las.
  7. Pressione Enter para finalizar o comando.

    As edições são adicionadas como operações de Alternar borda para a vista em lista Edições guia Prospector.

    Nota:

    A coluna Descrição na vista em lista fornece as coordenadas do ponto selecionado ao longo da borda que foi alternada.

Para continuar com este tutorial, vá para Exercício 2: Excluir linhas TIN.
