Exercício 2: Excluir linhas TIN

Neste exercício, você irá excluir linhas TIN de uma superfície.

As linhas TIN caem dentro de um tanque. Ao remover estas linhas, é possível impedir que as curvas de nível sejam desenhadas através da área do tanque.

Este exercício continua a partir do Exercício 1: Trocar bordas TIN.

Excluir linhas TIN

  1. Abra o Surface-4B.dwg, que está localizado na pasta de desenhos dos tutoriais.

    Neste desenho, a superfície é exibida como linhas TIN sobrepostas em uma imagem terrestre referenciada externamente.

  2. Aproxime o zoom na área do açude arredondado na esquerda parte superior da superfície.

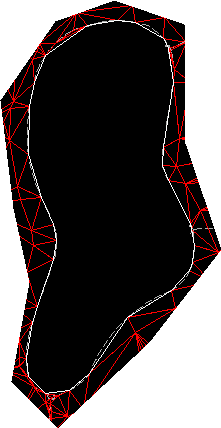

    As linhas que cruzam a área do tanque

  3. Em Toolspace, na guia Prospector, expanda a coleção Definição da superfície e clique com o botão direito no item Edições.
  4. Clique em Excluir linha.

    Na linha de comando, você será solicitado a selecione uma borda (linha) para remover.

  5. Clique em uma borda que cruze a superfície do tanque. Pressione Enter.

    A borda é removida e uma borda interna é criada, seguindo as linhas TIN adjacentes.

  6. Repita o comando Excluir linha e remova todas as linhas TIN que cruzam a superfície do tanque.
    Dica:

    Insira C na linha de comando para utilizar a seleção cruzadas durante o comando de exclusão de linha.

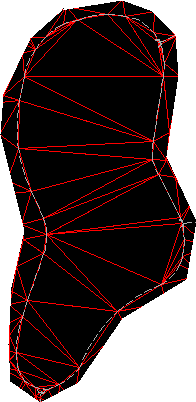

    A triangulação revisada e a borda interna

    As edições são adicionadas como operações Excluir linha à vista em lista Edições no Prospector.

    Nota:

    A coluna Descrição na vista em lista fornece as coordenadas dos vértices da borda que foi excluída.

Para continuar com este tutorial, vá para Exercício 3: Adicionar uma ocultação de limite.
