Exercício 1: Deslizar uma linha de lote do terreno

Neste exercício, você irá redimensionar um lote deslizando uma linha de lote ao longo da testada do lote.

Especifique as configurações de criação de lote

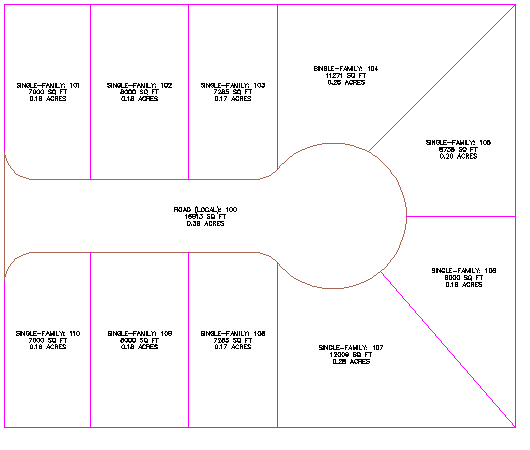

  1. Abra Parcel-2A.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guiaInício painel Criar projeto menu suspenso LoteFerramentas de criação de lote Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout do lote, clique em .
  4. Especifique os seguintes parâmetros:

    Ao especificar cada parâmetro, observe que um gráfico de visualização é exibido na parte inferior da janela Ferramentas de layout do lote.

    Dimensionamento do lote

    Layout automático

    • Área mínima: 8000.00
    • Testada mínima: 40.0000
    • Utilizar testada mínima no deslocamento: Sim
    • Deslocamento da divisa frontal: 20.0000
    • Largura mínima: 40.0000
    • Profundidade mínima: 50.0000
    • Utilizar profundidade máxima: Sim
    • Profundidade máxima: 200.0000
    • Preferência de solução múltipla: Utilizar menor área
    • Modo automático: Desativado
    • Distribuição do resto: Inserir o resto no último lote

Deslizar uma linha de lote

  1. Na barra de ferramentas Ferramentas de layout do lote, clique em Deslizar linha - Editar.
  2. Na caixa de diálogo Criar lotes - layout, clique em OK.

    Você é solicitado a selecionar a linha de lote anexada para ajustar.

    Nota:

    Uma linha do lote anexada é a que foi criada com o ângulo de abertura, a direção de abertura e com as ferramentas de dimensionamento preciso de linha de abertura disponíveis na barra de ferramentas Ferramentas de layout do lote. É possível utilizar o comando de edição de linha de deslize para editar somente linhas do lote anexadas. Você aprenderá como editar linhas do lote criadas com outros métodos no Exercício 3: Editar a geometria de linha de lote.

  3. No desenho, clique na linha do lote que está entre o lote 108 e o 109.

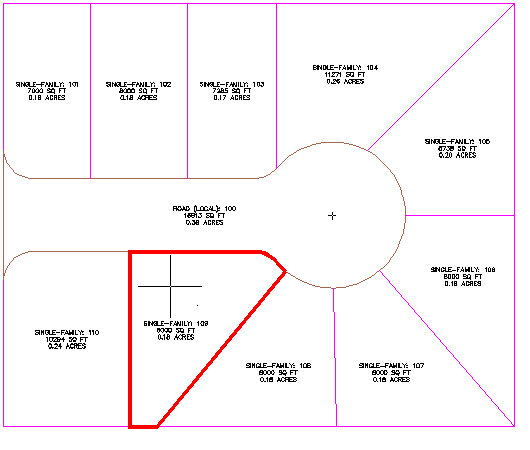

  4. Selecione o lote para fazer o ajuste movendo o cursor por sobre a propriedade 109. As bordas do lote são realçadas. Clique dentro do lote.

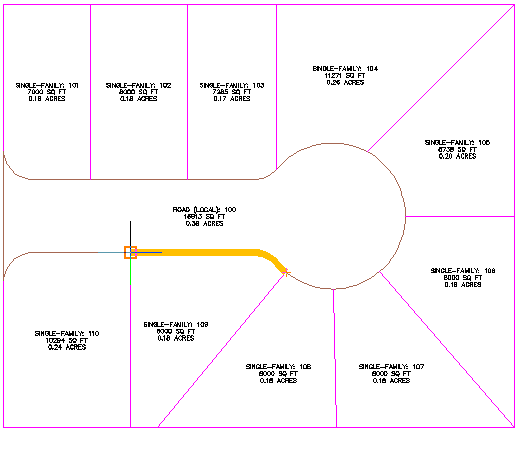

  5. Especifique a fachada do lote, como mostrado na imagem a seguir.
  6. Insira um ângulo de testada de 90.

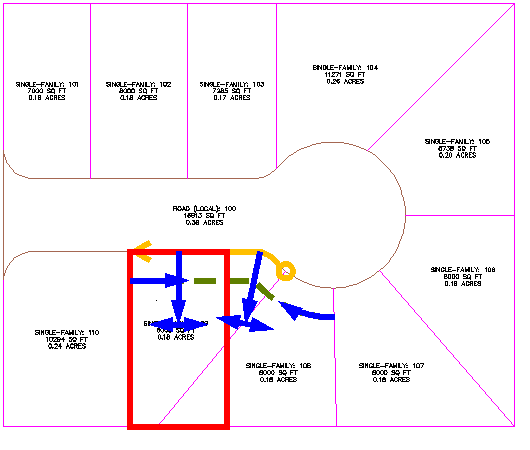

    Os gráficos de visualização dos parâmetros de criação do lote e a solução proposta são exibidos. A solução exibida desliza a linha do lote ao longo da a testada no ângulo especificado. A solução proposta engloba uma área que atende aos parâmetros de criação do lote especificados no início deste exercício.

  7. Pressione Enter.

    Exploração adicional: Utilize as etapas de 3 a 8 para mover as linhas do lote que estão entre os lotes 108, 109 e 110 para corresponder com o layout dos lotes 101, 102 e 103.

  8. Pressione a tecla Esc para finalizar o comando.

Para continuar com este tutorial, vá para o Exercício 2: Abrir uma extremidade de uma linha de lote.
