Exercício 4: Dividir um gráfico do perfil longitudinal

Neste exercício, você irá dividir um gráfico do perfil longitudinal para que a faixa completa de elevação de um layout do perfil se ajuste em um gráfico do perfil longitudinal menor.

Este exercício continua a partir do Exercício 3: Projetar objetos em um gráfico do perfil longitudinal.

Dividir um gráfico do perfil longitudinal

  1. Abra Profile-5D.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guiaInício painel Gráficos da seção e do perfil menu suspenso Gráfico do perfil longitudinalCriar gráfico do perfil longitudinal Pesquisa.
  3. No assistente Criar gráfico do perfil longitudinal, na página Geral, especifique os seguintes parâmetros:
    • Selecionar Alinhamento: Ridge Road
    • Estilo de gráfico do perfil longitudinal: Padrão
  4. No lado esquerdo do assistente, clique em Altura do gráfico do perfil longitudinal.
  5. Na Página Altura do gráfico do perfil longitudinal, especifique os seguintes parâmetros:
    • Altura do gráfico do perfil longitudinal: Especificado pelo usuário
    • Máximo: 670.00’
    • Dividir o gráfico do perfil longitudinal: Selecionado

      Os controles de divisão do gráfico do perfil longitudinal estão agora disponíveis. Estes controles permitem selecionar estilos separados do gráfico do perfil longitudinal para o primeiro, intermediário e último segmentos de divisão de gráfico do perfil longitudinal. Para este exercício, aceite as configurações padrão de divisão do gráfico do perfil longitudinal.

  6. Clique em Avançar.
  7. Na página Opções de visualização do perfil desmarque as caixas de seleção Desenhar de todos os perfis, exceto de EG - Superfície (1) e Layout (1). Na linha Layout (1), selecione a opção Dividir em. Esta opção especifica que a divisão ocorre na elevação apropriada do layout do perfil e assegura que todo o layout do o perfil aparecerá no gráfico do perfil longitudinal.
  8. Role a tela para a direita até que a coluna Legendas fique visível. Na linha EG - Superfície (1), clique na célula Legendas.
  9. Na caixa de diálogo Selecionar conjunto de legendas de perfil, selecione <Nenhum>. Clique em OK.
  10. Clique em Criar gráfico do perfil longitudinal.
  11. Quando solicitado, efetue o pan e aumente o zoom para limpar a área na janela de desenho e clique para criar o gráfico do perfil longitudinal.

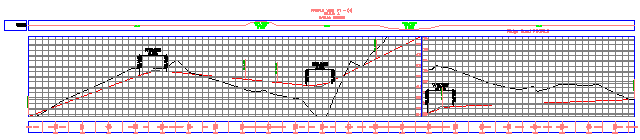

    Um novo gráfico do perfil longitudinal é criado. Observe que, como foi especificada uma altura máxima menor na etapa 7, a malha do gráfico do perfil longitudinal é menor que os outros gráficos do perfil no desenho. Para ajustar o perfil na malha menor, o perfil foi dividido em dois segmentos. O comprimento completo e as elevações do layout do perfil vermelho estão visíveis porque a configuração Dividir em foi definida para layout (1) na etapa 6. Observe que há um eixo vertical no meio do gráfico do perfil longitudinal que exibe as elevações para ambos os segmentos divididos.

Modificar as propriedades do gráfico do perfil longitudinal dividido

  1. Em Toolspace, na guiaProspector, expanda as coleções AlinhamentosAlinhamentos da linha de centroRidge RoadGráficos do perfil.

    Observe que foi criado um único gráfico novo do perfil (PV - (4)).

  2. Na guiaProspector, clique com o botão direito em PV - (4). Clique em Propriedades.
  3. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na guiaElevações, em Faixa de elevação, altere aAltura para 15.000’.
  4. Clique em Aplicar.

    Observe que na janela de desenho, o gráfico do perfil longitudinal foi dividido em cinco segmentos para acomodar a nova altura.

    Agora você irá alterar o estilo do primeiro e do último segmentos do gráfico do perfil longitudinal.

  5. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na tabela Dividir dados do gráfico do perfil longitudinal, na linha No. 1, na coluna Estilo de gráfico da seção, clique em .
  6. Na caixa de diálogo Selecionar estilo do gráfico do perfil longitudinal , selecione Eixos esquerdo e inferior. Clique em OK.
  7. Repita as etapas 5 e 6 para alterar o Estilo do gráfico do perfil longitudinal na linha No. 4 Malha completa.
  8. Clique em OK.

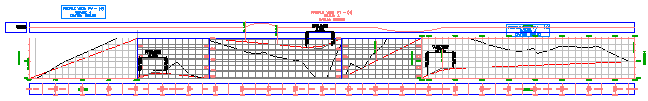

    Três estilos de gráfico do perfil longitudinal diferentes são exibidos na única malha do gráfico do perfil longitudinal. Embora um perfil dividido é exibido em uma única malha do gráfico do perfil longitudinal, ele pode ter diferentes estilos aplicados a cada um dos seus segmentos divididos.

Para continuar com este tutorial, vá para o Exercício 5: Criar múltiplos gráficos do perfil longitudinal.
