Exercício 4: Adicionar um limite externo a uma superfície

Neste exercício, você irá criar um limite de superfície externa a partir de uma polilinha.

Este exercício continua a partir do Exercício 3: Adicionar linhas obrigatórias a uma superfície.

Criar um limite externo a partir de uma polilinha

    Nota:

    Este exercício usa o Surface-1B.dwg com as modificações feitas no exercício anterior.

  1. Clique na guia IníciopainelCamadas menu suspenso Camada. Junto à camada _EG-BNDY, clique em . Clique no desenho para sair da lista Controle de camada.

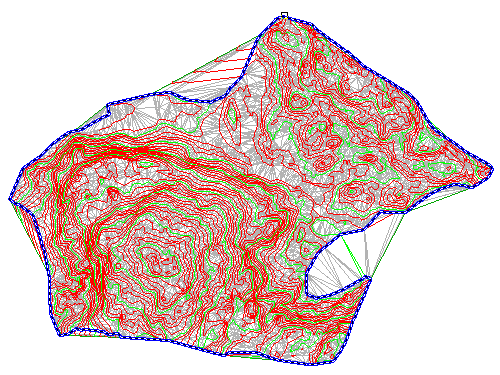

    Uma polilinha azul, que representa a extensão do terreno, é exibida. Esta polilinha foi importada com as curvas de nível originais da superfície.

  2. Em Toolspace, na guia Prospector, expanda as coleções SuperfíciesEGDefinição. Clique com o botão direito do mouse em Limites. Clique em Adicionar.
  3. Na caixa de diálogo Adicionar limites, especifique os seguintes parâmetros:
    • Nome: EG - Externo
    • Tipo: Externo
    • Linhas obrigatórias não destrutivas: Limpa
    • Distância ordenada: 1.000
  4. Clique em OK.
  5. Selecione a polilinha azul.

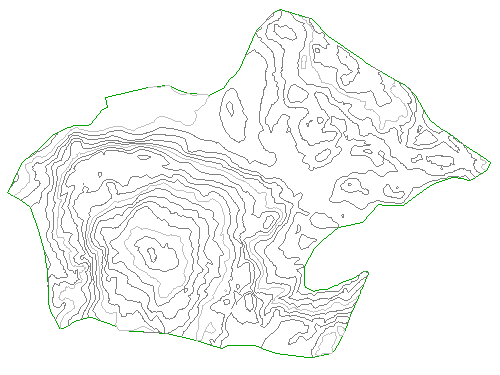

    O limite será adicionado à definição da superfície e a exibição da superfície no desenho será recortada para a área que é definida pelo novo limite externo.

Ocultar a polilinha e alterar o estilo de superfície

  1. Clique na guia IníciopainelCamadas menu suspenso Camada. Junto à camada _EG-BNDY, clique em .
  2. Selecione a superfície. Clique com o botão direito do mouse. Clique em Propriedades de superfície.
  3. Na caixa de diálogo Propriedades de superfície, na guiaInformações para Estilo de superfície, selecione Curvas de nível 5' e 25' (plano de fundo). Clique em OK.

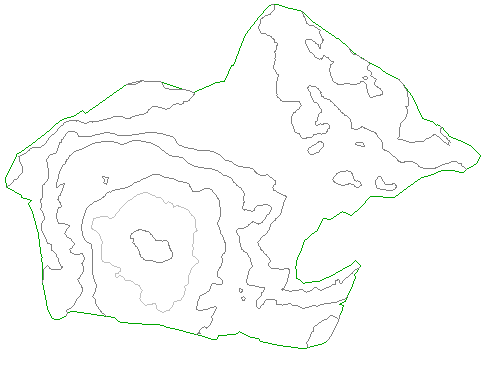

    No estilos de superfície selecionado, as curvas de nível são exibidas em cores esmaecidas em intervalos amplos. Esta visualização permite que os principais recursos de superfície permaneçam visíveis enquanto focar em outros aspectos do projeto de terreno.

Para continuar para o próximo tutorial, vá para Trabalhar com grandes superfícies.
