Exercício 2: Adicionar dados de ponto a uma superfície

Neste exercício, você irá importar dados de ponto de um arquivo de texto para o desenho atual.

Este exercício continua a partir do Exercício 1: Criar novas superfícies TIN.

Importar dados do ponto para o desenho atual

  1. Abra o desenho Surface-1A.dwg, que está localizado na pasta de desenhos dos tutoriais.

    Este desenho contém uma definição da superfície vazia, que é denominada EG.

  2. Clique em Modificar guia Dados do terreno painel Superfície Pesquisa.
  3. Clique na guia Superfície painelModificarAdicionar dadosArquivos de ponto Pesquisa.
  4. Em Arquivos selecionados, clique em .
  5. Na caixa de diálogo Selecionar arquivo de origem, procure a pasta tutorial. Selecione Surface-1A-PENZD (delimitado por espaço).txt. Clique em Abrir.
  6. Na caixa de diálogo Adicionar arquivo de ponto, em Especificar formato de arquivo de ponto, selecione PENZD (delimitado por espaços).
  7. Na caixa de diálogo Adicionar arquivo de ponto clique em OK.
  8. Na linha de comando, insira: ZE.

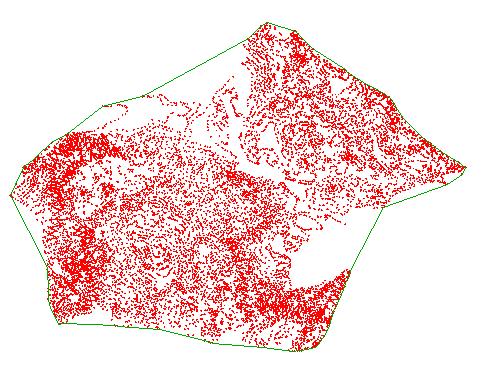

    A superfície, que contém os dados de ponto importados, será exibida no desenho.

Para continuar com este tutorial, vá para Exercício 3: Adicionar linhas obrigatórias a uma superfície.
