Use alças para editar manualmente trechos de tubulação no gráfico do perfil longitudinal.
Nas descrições a seguir, lembre-se de que ajustar trechos de tubulação com alças não impede que o ângulo da tubulação seja editado além da deflexão permitida. As tubulações que excederam a deflexão permitida podem ser detectadas executando o comando Executar verificação do projeto.
As alças descritas nas seções a seguir estão realçadas em vermelho nas ilustrações.

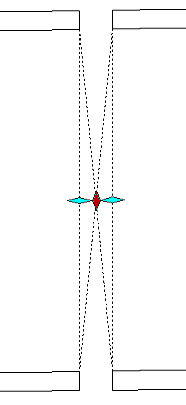

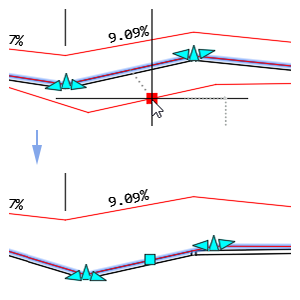

Ponto de interseção: alongar
Estas alças permitem encurtar ou alongar segmentos de um trecho de tubulação.
A direção do trecho de tubulação que está sendo alongado ou encurtado permanece a mesma, quer ele seja conectado a outra tubulação pressurizada, a um acessório ou a um equipamento.

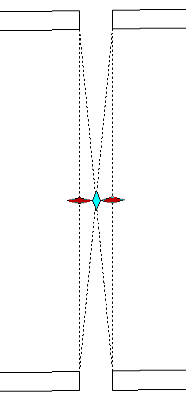

Ponto de interseção: deflexão
Estas alças permitem alterar o ângulo de um ponto de interseção em um trecho de tubulação. O ângulo é medido a partir da linha de centro do segmento do trecho de tubulação. Quando seleciona esta alça, você pode mover o trecho de tubulação ou inserir o ângulo de deflexão a ser aplicado. Quando o movimento é realizado na direção do trecho de tubulação, ele é estendido da mesma forma como seria se as alças de alongamento estivessem sendo usadas.

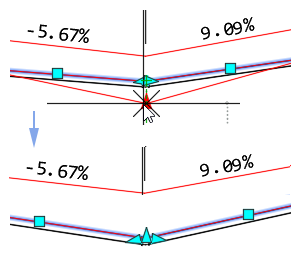

A ilustração a seguir exibe a alça de deflexão selecionada e as dicas visuais que mostram a deflexão em que a tubulação poder ser movida.
As tubulações conectadas de um trecho de tubulação também se movem e ajustam seus pontos de interseção para acomodar a nova posição.

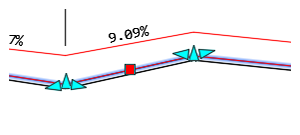

Ponto do meio: mover
Estas alças permitem mover um segmento de trecho de tubulação para um novo local. A direção e o comprimento do trecho de tubulação permanecem os mesmos.
As tubulações conectadas de um trecho de tubulação também se movem e ajustam seus pontos de interseção para acomodar o novo local do trecho de tubulação.

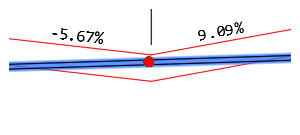

Ponto do meio da tubulação: curva
Estas alças permitem converter em uma tubulação curva uma tubulação reta selecionada em uma rede pressurizada.

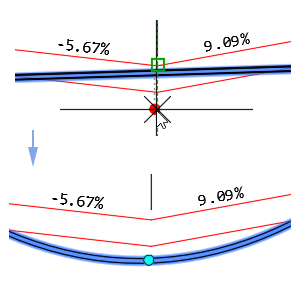

A ilustração a seguir mostra a alça de raio selecionada e as dicas visuais da geometria da tubulação curva conforme o raio é ajustado.
As tubulações conectadas de um trecho de tubulação também se moverão e ajustarão seus pontos de interseção para acomodar a nova geometria curva da tubulação.

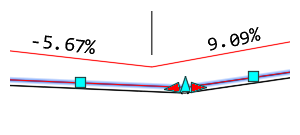

Equipamentos: elevação
Esse controle permite que você mova um equipamento para cima e para baixo (alterando sua elevação). Tubulações conectadas movem-se com o equipamento.

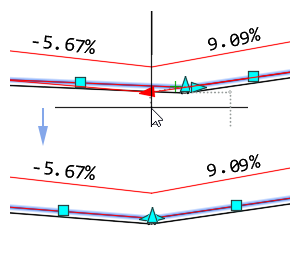

Equipamento: deslizante
Essas alças permitem que você mova um equipamento ao longo de um tubo pressurizado. O equipamento selecionado não pode ultrapassar a outra peça da rede pressurizada.
