Pontos são blocos de construções básicas no Autodesk Civil 3D. Você pode utilizar os pontos no desenvolvimento de projetos de terra para identificar as localizações de solo existentes e elementos do projeto.
Os pontos são numerados e nomeados exclusivamente. Cada ponto tem propriedades que podem incluir informações como norte, leste, elevação, e descrição. Um ponto que é exibido no desenho têm propriedades adicionais que controlam a aparência, como um estilo de ponto, Estilo de legenda de ponto, e uma camada.
Um ponto pode ser incluído em um projeto Autodesk Civil 3D, de maneira que possa ser acessado por múltiplos usuários, ou pode existir fora de um projeto em um único desenho. Para obter mais informações sobre as diferenças entre o projeto e os pontos do desenho, consulte Sobre como gerenciar pontos.
Os pontos criado pelo Autodesk Civil 3D são chamados de pontos da geometria das coordenadas (COGO), que são bem diferentes dos nós de ponto do AutoCAD. Nós de ponto do AutoCAD tem somente dados de coordenadas (valores XYZ) associados a eles. No entanto, os pontos COGO, além de dados de coordenadas, ter uma variedade de propriedades associadas a eles, incluindo o número do ponto, nome do ponto, descrição bruta (Campo), e descrição completa (expandida). Ao contrário dos nós de ponto do AutoCAD, que existem em um desenho único, pontos COGO podem ser armazenados em um projeto fora de um desenho e referenciado por vários usuários. No Autodesk Civil 3D, o termo Ponto faz referência a um ponto COGO, não a nó de ponto do AutoCAD.
Exibir e legendar pontos
Para controlar a aparência do símbolo do ponto no desenho, ou selecionar o padrão do símbolo do ponto, ou criar símbolo do ponto.

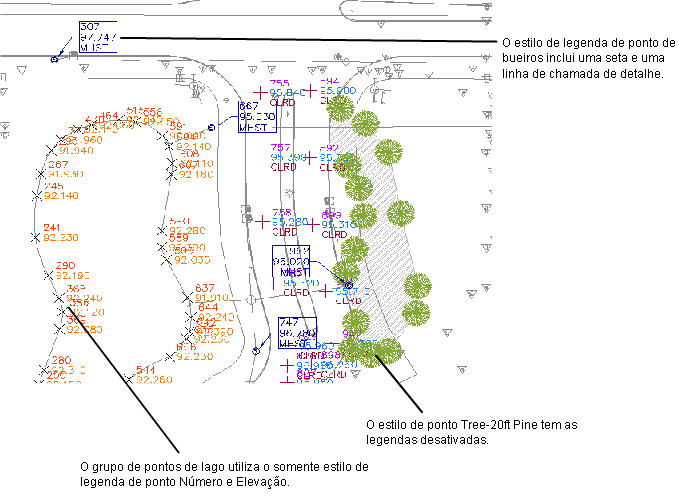

Exemplos de estilos de legenda do ponto
Você pode legendar automaticamente pontos com critérios de rotulagem predefinidos conformo você for criando pontos em um desenho.
Editar pontos
Utilize o Editor de ponto para editar propriedades do ponto. Também é possível utilizar os comandos do AutoCAD para editar pontos graficamente.
Criar pontos
Escolha a partir de vários comandos de criação de ponto para criar pontos. Você também pode criar pontos ao importar dados de ponto a partir de um arquivo.
Quando você criar ou importar pontos, você pode utilizar chaves de descrição para controlar automaticamente a aparência de um ponto no desenho com base em sua descrição bruta (Campo).
Gerenciar e organizar pontos
Você pode agrupar os pontos relacionados em grupos de pontos usando uma variedade de critérios. Você pode usar grupos de pontos para controlar a aparência dos pontos em um desenho, criar superfície, ou exportar pontos selecionados para um arquivo.
Utilize um projeto para gerenciar e proteger os pontos necessários para um design de projeto. Quando você usar um projeto como um repositório central para seu projeto de pontos, pontos podem ser visualizados e copiados por outros usuários, mas não necessariamente modificados.
