Sobre alargamentos de alinhamento

Você pode aplicar o alargamento para um comprimento especificado ao longo de um alinhamento.

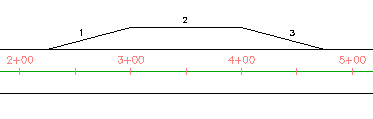

Cada alargamento inclui regiões de transição na entrada e na saída. Na figura, região 1 é a transição de entrada, e região 3 é a transição de saída, com base na direção do alinhamento da linha de centro. Os valores padrão para o comprimento e a forma destas transições são determinados pelas configurações de comando para o comando AddWidening.

As transições se estendem para frente e para trás a partir das estacas especificadas inicial e final do alargamento. No exemplo mostrado, o alargamento começa na estaca 3+00 e o comprimento da transição é de 75, então a transição de entrada começa em 2+25.

Alinhamentos de esquina do meio-fio nas intersecções podem ser editados para adicionar alargamentos em uma ou em ambas as extremidades. Este tipo de alargamento normalmente forma uma pista de retorno na entrada para uma esquina de meio-fio ou uma pista de mescla na saída de uma esquina de meio-fio.

Você também pode adicionar alargamento automático para alinhamentos de alargamento dinâmico.

Nota: Você pode adicionar um alargamento para qualquer tipo de alinhamento, exceto os alinhamentos de trilho. Um alargamento pode ser adicionado a outro alargamento.

Nas configurações para os comandos de alinhamento, é possível configurar uma variedade de opções para controlar o comportamento padrão na forma como os alargamentos e as transições são criados em situações de alargamento. Por exemplo, no comando AddWidening, é possível configurar as configuração padrão na forma como a opção Transição linear em torno de curvas cria transições lineares em situações de alargamento. Para obter mais informações, consulte Caixa de diálogo Editar configurações de recurso - AlinhamentoConfigurações de edição de recurso - caixa de diálogo Alinhamento..
