Diferenças em valores de estaca de legendas de ponte e legendas de gráfico de perfil longitudinal
Onde houver uma inclinação no perfil de estrada da ponte do InfraWorks, poderá haver diferença entre as estacas e as elevações legendadas na projeção de ponte do Civil 3D e os valores mostrados na legenda de um gráfico de perfil longitudinal adicionada ao mesma localização.

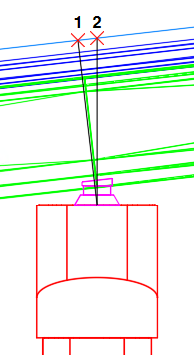

Por exemplo, no caso de um pilar da ponte, a estaca do modelo do InfraWorks é perpendicular ao perfil da estrada (localização 1 na ilustração abaixo). O valor mostrado na localização 1 será usado no Civil 3D como o valor de estaca da legenda da ponte.
No entanto, nas legendas do gráfico do perfil longitudinal do Civil 3D, a estaca é calculada diretamente (localização 2 na ilustração acima) e pode não ser perpendicular ao perfil da estrada nos pontos onde há uma inclinação no modelo do InfraWorks. Se você adicionar uma legenda de gráfico de perfil longitudinal à mesma localização da legenda do pilar, o valor da localização 2 será usado como o valor da estaca na legenda do gráfico do perfil longitudinal e poderá não corresponder à estaca na legenda de projeção da ponte.
- Quanto mais acentuada for a inclinação, maior será a diferença entre a localização 1 e a localização 2.
- Quanto mais longa for a estrada, maior será a diferença entre a localização 1 e a localização 2.
- Os principais valores de elevação de estrada listados em legendas de ponte para tabuleiros e pilares são calculados com base no estacamento perpendicular (localização 1).
Comprimento da projeção do tabuleiro da ponte
Quando o alinhamento base do corredor for curvado ou composto de tangentes com ângulos entre elas, a projeção do tabuleiro da ponte poderá ser maior ou menor que a projeção das longarinas do tabuleiro. Quanto mais acentuada for a curva ou mais agudos forem os ângulos, maior será a diferença entre as projeções dos tabuleiros e das longarinas.
Isso acontece porque as longarinas podem ser compostas de vários segmentos, e cada segmento pode ser desenhado a um ângulo diferente para seguir o alinhamento com mais precisão. Já o tabuleiro (dependendo da complexidade da ponte) pode ser um objeto único sem segmentos que possam ser desenhados a diferentes ângulos.
Projeção de ponte em vários gráficos de perfil longitudinal
Quando você estiver projetando uma ponte em vários gráficos de perfil longitudinal, alguns componentes da ponte poderão se estender além da faixa de estacamento do gráfico de perfil longitudinal.
- Para pontes simples, uma projeção do tabuleiro será adicionada ao gráfico do perfil longitudinal ao qual o ponto central pertence e não poderá ser dividida em vários gráficos de perfil longitudinal. Isso poderá fazer com que algumas partes do tabuleiro estendam-se além da faixa de estacamento do gráfico de perfil longitudinal, e as longarinas do tabuleiro poderão ser exibidas em outro gráfico do perfil longitudinal.
- No caso de pontes complexas, talvez seja possível projetar o tabuleiro em vários gráficos de perfil longitudinal. No entanto, quando uma ponte desse tipo é projetada em vários gráficos de perfil longitudinal, uma parte do tabuleiros e as longarinas associadas a ela podem se estender além da faixa de estacamento do gráfico do perfil longitudinal.
Estilo de gráficos de perfil longitudinal divididos
Gráficos de perfil longitudinal divididos ignoram as configurações de escala do estilo do gráfico do perfil longitudinal principal e aplicam as configurações de escala do estilo especificado para o gráfico do perfil longitudinal dividido.
É possível especificar se um gráfico de perfil longitudinal será dividido e definir o estilo de cada gráfico. Para isso, acesse a guia Elevações na caixa de diálogo Propriedades do gráfico do perfil longitudinal.
Seleção de componentes individuais da ponte
Se desejar selecionar longarinas individuais em um grupo de longarinas ou objetos genéricos que façam parte de túneis, defina a variável de sistema PICKSTYLE como 0. Quando a variável de sistema PICKSTYLE é definida com o valor padrão 1, a seleção de uma longarina resulta na seleção de todo o grupo de longarinas, e a seleção de um túnel resulta na seleção dos objetos genéricos associados a ele.
