Para visualizar pontes projetadas em perfis contidos em folhas

Para visualizar pontes projetadas em folhas criadas com as ferramentas de produção de planta, projete as pontes nos gráficos de perfil longitudinal após usar o comando Criar folhas. O comando Criar folhas cria novos gráficos do perfil longitudinal no desenho para representar as faixas de estacas das molduras da vista que são criadas com o comando Criar molduras da vista. Para exibir as pontes projetadas nas folhas, você deve projetá-las nesses novos gráficos de perfil longitudinal.

1. Use o assistente Criar molduras da vista para criar uma moldura da vista que englobe a vista da planta da área da ponte. Para obter melhores resultados, tente criar a moldura da vista de modo que uma única moldura englobe a área da ponte.

   • Na página Alinhamento do assistente Criar molduras da vista, você pode selecionar manualmente as estacas inicial e final da ponte para definir o intervalo de estacas a ser usado.
     Dica: Para obter melhores resultados, selecione o início e o fim da área da ponte como o intervalo de estacas. A seleção de um intervalo de estacas que exiba a área da ponte em uma única moldura de vista otimiza os resultados quando a ponte é projetada.
   • Na página Folhas do assistente Criar molduras da vista, pode ser necessário selecionar um template que use uma viewport de escala diferente.
   • Na página Gráficos do perfil longitudinal do assistente Criar molduras da vista, é possível selecionar um estilo de gráfico de perfil longitudinal. O estilo do gráfico do perfil longitudinal controla a escala vertical e o exagero vertical do gráfico do perfil longitudinal.
2. Use o comando Criar folhas para gerar a folha.
   • Na página Layouts e grupo de molduras da vista do assistente Criar folhas, selecione Todos os layouts no desenho atual.
     Dica: Crie as folhas no mesmo desenho já que os objetos do espaço de modelo tornam mais simples exibir objetos projetados nessas folhas. O recurso de projeção de objeto requer que o objeto de origem esteja no mesmo desenho que o gráfico do perfil longitudinal, portanto, se você cria os layouts (e, portanto, os gráficos do perfil longitudinal) em desenhos separados, os objetos a serem projetados também precisam ser copiados para estes desenhos antes que possam ser projetados.
   • Na página Gráficos do perfil longitudinal do assistente Criar folhas, em Outras opções de gráfico do perfil longitudinal, clique no botão Assistente de gráfico do perfil longitudinal para exibir a página Altura do gráfico do perfil longitudinal do assistente Criar vários gráficos de perfil longitudinal. Desmarque a caixa de seleção Gráfico do perfil longitudinal dividido.
   • Na página Opções de exibição de perfil do assistente Criar folhas, é possível especificar diferentes estilos de legenda para os perfis (por exemplo, um estilo que não exibe legendas). Clique em Concluir para retornar ao assistente Criar folhas.
   • Clique em Criar folhas e selecione um local para o gráfico do perfil longitudinal no desenho.

   A folha é criada no mesmo desenho.

3. Selecione o novo gráfico do perfil longitudinal no desenho e clique na guia Gráficos do perfil longitudinal painel Ferramentas de projeto Projetar objetos no gráfico do perfil longitudinal.
4. Selecione a ponte que deseja projetar e pressione Enter para exibir a caixa de diálogo Projetar objetos no gráfico do perfil longitudinal.
5. Especifique o conjunto de legendas e os estilos de projeção da ponte a serem utilizados e clique em OK.

   A ponte é projetada no gráfico do perfil longitudinal.

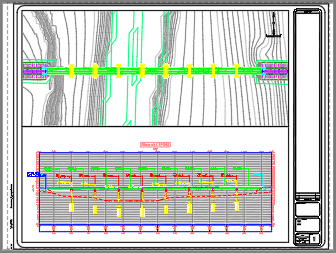

6. Clique no nome da folha na parte inferior da janela do aplicativo e verifique o layout do gráfico do perfil longitudinal na folha.
7. Se precisar fazer ajustes no gráfico do perfil longitudinal, clique na opção PAPEL na barra de status para alternar para o espaço do modelo.
8. Clique na viewport do perfil e selecione o gráfico do perfil longitudinal.
   • Para ajustar a escala vertical e o exagero vertical do gráfico do perfil longitudinal, modifique o estilo do gráfico do perfil longitudinal. Use as configurações de Escala vertical na guia Gráfico da caixa de diálogo Estilo do gráfico do perfil longitudinal para modificar a escala.
   • Para ajustar a faixa de elevação do gráfico do perfil longitudinal, modifique as propriedades do gráfico do perfil longitudinal. Use as configurações de Altura especificada pelo usuário na guia Elevações da caixa de diálogo Propriedades do gráfico do perfil longitudinal para modificar a faixa de elevação.
