Sobre como trabalhar com pontes do InfraWorks no Civil 3D

Você pode usar fluxos de trabalho entre o Civil 3D e o InfraWorks para adicionar pontes a projetos de corredor.

Um projetista de rodovias pode desenhar um alinhamento ou um corredor no Civil 3D; em seguida, um projetista de pontes pode abrir o desenho no InfraWorks e usar a geometria da estrada projetada ao adicionar a ponte ao InfraWorks. Após a criação da ponte, o projetista da ponte poderá publicá-la em um conjunto de dados IMX, que poderá ser levado para o Civil 3D pelo projetista da estrada.

Fluxos de trabalho de projetos de ponte

Os fluxos de trabalho de projetos de ponte podem ser iniciados no Civil 3D ou no InfraWorks. A tabela a seguir lista as etapas dos fluxos de trabalho que começam no Civil 3D com a criação de um alinhamento ou um corredor, a migração para o InfraWorks, a adição de uma ponte ao InfraWorks e a migração da ponte para o Civil 3D. Você também pode começar criando um componente de estrada e uma ponte no InfraWorks e levando-o para o Civil 3D.

Colaborador Fluxo de trabalho Notas

Um projetista de rodovia usando o Civil 3D.

O projetista de rodovia:
  1. Cria um alinhamento ou um modelo de corredor para a estrada.
  2. Fornece o desenho ou um conjunto de dados IMX exportado ao projetista de ponte.
Para vincular um desenho do Civil 3D a partir do InfraWorks, é necessário que o InfraWorks e o Civil 3D estejam instalados no mesmo computador.

Um projetista de ponte usando o InfraWorks.

O projetista de ponte:
  1. Adiciona os dados do alinhamento ou do corredor do Civil 3D a um modelo do InfraWorks.
    Nota: Quando um corredor do Civil 3D é levado para o InfraWorks como um componente de corredor de estrada, a geometria dos códigos de forma e dos códigos de vínculo é criada no modelo do InfraWorks.
  2. Projeta uma ponte para a estrada.
  3. Publica a ponte em um conjunto de dados IMX usando o comando Publicar estruturas do Civil Criar novo.

Uma ponte criada no InfraWorks:

Para publicar uma ponte em um conjunto de dados IMX, selecione a ponte no InfraWorks, clique com o botão direito do mouse para exibir o menu de contexto Publicar estruturas do Civil e selecione Criar novo.

Um projetista de rodovia usando o Civil 3D.

O projetista de rodovia:
  1. Abre o conjunto de dados IMX no Civil 3D e leva a ponte para o desenho.
  2. Projeta a ponte em um gráfico de perfil longitudinal.

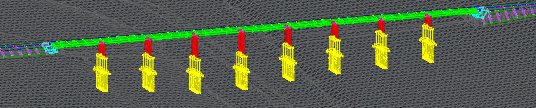

Ponte criada quando o componente de estrada e a ponte do InfraWorks são levados para o Civil 3D:

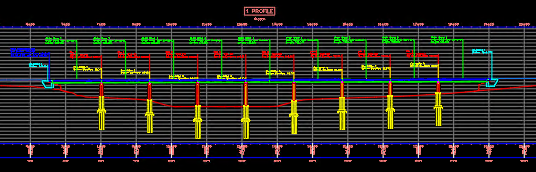

Ponte projetada em um gráfico de perfil longitudinal do Civil 3D:

Nota: Para visualizar objetos projetados em folhas criadas com as ferramentas de produção de desenhos, você precisa projetar a ponte depois de usar o comando Criar folhas.

Um projetista de ponte usando o InfraWorks.

O projetista de ponte:
  1. Atualiza o projeto da ponte.
  2. Publica novamente a ponte em um conjunto de dados IMX usando o comando Publicar estruturas do Civil Atualizar existente.

Para republicar a ponte em um conjunto de dados IMX, selecione a ponte no InfraWorks, clique com o botão direito do mouse para exibir o menu de contexto Publicar estruturas do Civil e selecione Atualizar existente.

Um projetista de rodovia usando o Civil 3D.

O projetista de rodovia:
  1. Recebe uma notificação informando que o conjunto de dados foi alterado.
  2. Recarrega o conjunto de dados IMX no desenho para atualizar a ponte em vistas de planta e em gráficos de perfil longitudinal.
Dica: Consulte a Ajuda do InfraWorks para obter mais informações sobre os fluxos de trabalho de ponte.

Se um conjunto de dados IMX utilizado no desenho atual for republicado a partir do InfraWorks usando o comando Publicar estruturas do Civil Atualizar existentes, a seguinte mensagem de notificação será exibida na barra de status do Civil 3D:

Os dados de referência foram alterados

Os dados de referência do InfraWorks foram alterados e talvez precisem ser recarregados.

Gerenciar conjuntos de dados do InfraWorks
