Utilize a barra de ferramentas Ferramentas de layout de lote para criar lotes pela subdivisão de lotes existente.
Quando é adicionada uma nova linha de lote para um lote existente, é possível especificar o tamanho do novo lote e o método para mover a linha de lote. Você pode inserir uma nova linha de lote de formato livre ou selecionar um dos seguintes tipos que se move através do lote de uma maneira controlada:
- Deslizar linha Contém um ângulo fixo para a fachada ou uma direção absoluta.
- Linha de balanço Fixo em uma extremidade e balanço através da fachada do lote
Ao criar ou editar lotes com as Ferramentas de layout de lote, visualização de gráficos mostra a solução proposta que resulta de parâmetros especificados de layout usados para definir os componentes de lote como fachada mínima de lote, largura e profundidade. Quando você utiliza as ferramentas para determinar o projeto de novos lotes propostos, estas exibições de gráficos para ilustrar a solução proposta e será solicitado para aceitar ou recusar a solução. Quando modificar os parâmetros de layout, os gráficos são atualizados dinamicamente enquanto a barra de ferramentas Ferramentas de layout de lote é aberta e os parâmetros estão sendo editados.

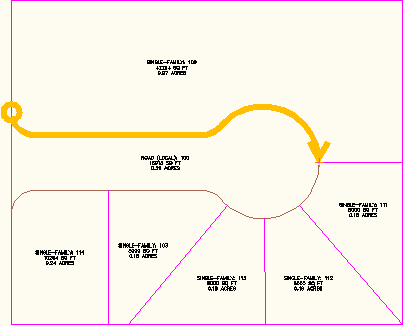

A fachada proposta é realçada.

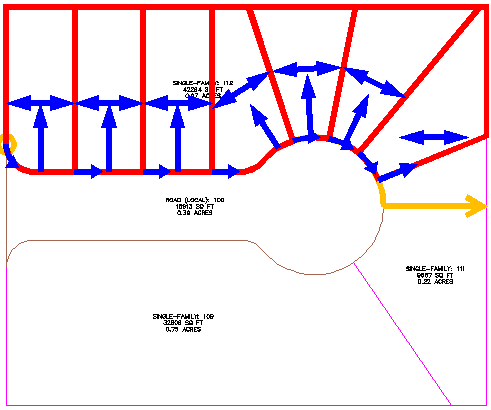

Visualizar solução de layout de visualização de gráficos baseada nos valores de parâmetros de dimensionamento de lote.
