Página Resultados (caixa de diálogo Analisar rede de gravidade)

Utilize esta página da caixa de diálogo para examinar os resultados da análise e aplicá-los à rede de tubulação.

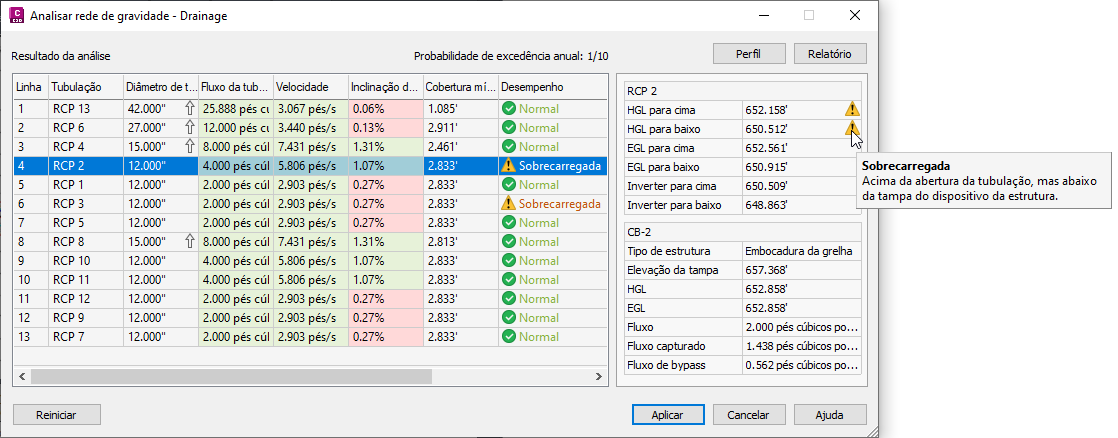

Quando você clica no botão Analisar na caixa de diálogo Analisar rede de gravidade, é exibida a página Resultados.

As dicas visuais e de ferramentas são exibidas para indicar os resultados da análise.

Quando você seleciona uma linha na tabela de resultados, o painel direito exibe informações detalhadas sobre a tubulação e a estrutura na linha selecionada e a linha correspondente no desenho é realçada.

Para acessar os comandos para efetuar pan e zoom, clique com o botão direito do mouse em uma linha no desenho para selecioná-la e escolha um comando no menu de contexto. Quando você seleciona a linha, tanto a tubulação quanto a estrutura são selecionadas.

Tabela de resultados de análise

Linha

Exibe cada linha numerada (uma estrutura e sua tubulação de ponto de descarga) na rede de tubulação.

Quando você seleciona uma linha na tabela de resultados, ela é realçada no gráfico do perfil longitudinal e na vista da planta no desenho e são exibidos detalhes adicionais no lado direito da caixa de diálogo.

Tubulação

Exibe a tubulação associada à linha.

Diâmetro da tubulação

Exibe o diâmetro da tubulação.

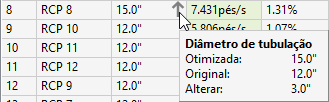

Se o tipo de análise Redimensionar as tubulações e redefinir as geratrizes tiver sido selecionado na página Geral e o diâmetro da tubulação tiver sido redimensionado, esta coluna conterá uma seta para cima ou para baixo. Quando você coloca o cursor sobre a seta, é exibida uma dica de ferramenta que explica como a tubulação foi redimensionada.

Fluxo da tubulação

Exibe o valor do fluxo de cada tubulação na rede de tubulação.

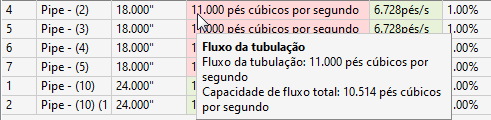

Se o valor do fluxo da tubulação exceder o valor do fluxo completo da tubulação, essa coluna será sombreada em vermelho. Quando você posiciona o cursor sobre a célula, é exibida uma dica de ferramenta que mostra o valor do fluxo de tubulação e a capacidade completa do fluxo.

Velocidade

Exibe a velocidade do fluxo.

Se a velocidade estiver abaixo do mínimo ou acima do máximo especificado nas Configurações, esta coluna será sombreada de vermelho. Quando você coloca o cursor sobre a célula, é exibida uma dica de ferramenta que mostra o quanto a velocidade está abaixo do mínimo ou acima do máximo.

Inclinação da tubulação

Exibe a inclinação da tubulação.

Cobertura mínima

Exibe a cobertura mínima da tubulação.

Esta coluna será exibida se a opção Redimensionar as tubulações e redefinir as geratrizes estiver selecionada na página Geral.

Nota: O valor da cobertura mínima, conforme especificado na página Configurações, é medido até o coroamento (interior) da tubulação. Isso não leva em consideração a espessura da própria tubulação. Se você precisa levar em conta a espessura da tubulação para ser possível ajustar o valor da cobertura mínima. Os valores de cobertura mínima contidos na página Resultados são reportados para a parte superior da tubulação; portanto, os valores reportados serão equivalentes ao valor de cobertura mínima, conforme especificado na página Configurações, menos a espessura da tubulação.

Desempenho

As opções são Normal, Sobrecarregada ou Inundada. A análise verifica a linha de declividade de energia (EGL) e a linha de declividade hidráulica (HGL) do início e do fim da tubulação e da estrutura e informa o status mais grave determinado para a linha.

• Normal: a HGL está abaixo da elevação da abertura da tubulação.
• Sobrecarregada: a HGL está acima da elevação da abertura da tubulação, mas abaixo da tampa do dispositivo da estrutura.
• Inundada: a HGL e/ou a EGL estão acima da tampa do dispositivo da estrutura.

Esta coluna será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

Os detalhes sobre os problemas são exibidos no lado direito da caixa de diálogo.

Estrutura

Exibe a estrutura associada à linha.

Dispersão

Exibe a dispersão da embocadura.

Esta coluna será exibida se a opção Análise da embocadura estiver selecionada na página Geral.

Profundidade da embocadura

Exibe a profundidade da embocadura.

Esta coluna será exibida se a opção Análise da embocadura estiver selecionada na página Geral.

Detalhes da linha

Quando você seleciona uma linha na tabela de resultados, o painel direito exibe informações detalhadas sobre a tubulação e a estrutura na linha selecionada. Dependendo dos tipos de análise selecionados na página Geral, são mostrados diferentes detalhes.

Detalhes da tubulação

Fluxo

Exibe o valor total de fluxo que está passando pela tubulação.

Esta linha será exibida se a opção Redimensionar as tubulações e redefinir as geratrizes estiver selecionada na página Geral.

HGL para cima

Exibe a linha de declividade hidráulica (HGL) da extremidade anterior da tubulação.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

HGL para baixo

Exibe a linha de declividade hidráulica (HGL) da extremidade a jusante da tubulação.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

EGL para cima

Exibe a linha de declividade de energia (EGL) da extremidade anterior da tubulação.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

EGL para baixo

Exibe a linha de declividade de energia (EGL) da extremidade a jusante da tubulação.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

Inverter para cima

Exibe a inversão da extremidade anterior da tubulação.

Esta linha será exibida se a opção Redimensionar as tubulações e redefinir as geratrizes ou Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

Inverter para baixo

Exibe a inversão da extremidade a jusante da tubulação.

Esta linha será exibida se a opção Redimensionar as tubulações e redefinir as geratrizes ou Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

Detalhes da estrutura

Tipo de estrutura

Exibe o tipo da estrutura.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica ou Análise da embocadura estiver selecionada na página Geral.

Elevação da tampa do dispositivo

Exibe a elevação da tampa do dispositivo da estrutura.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica ou Análise da embocadura estiver selecionada na página Geral.

HGL

Exibe a HGL da estrutura.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

EGL

Exibe a EGL da estrutura.

Esta linha será exibida se a opção Calcular as linhas de declividade de energia e hidráulica estiver selecionada na página Geral.

Fluxo

Exibe o valor total de fluxo que é capturado ou ignorado por uma estrutura de embocadura.

Esta linha será exibida se a estrutura for uma embocadura e a opção Análise da embocadura estiver selecionada na página Geral.

Fluxo capturado

Exibe a quantidade de fluxo que é capturada por uma estrutura de embocadura.

Esta linha será exibida se a estrutura for uma embocadura e a opção Análise da embocadura estiver selecionada na página Geral.

Fluxo de bypass

Exibe a quantidade de fluxo que é ignorada por uma estrutura de embocadura.

Esta linha será exibida se a estrutura for uma embocadura e a opção Análise da embocadura estiver selecionada na página Geral.

Perfil

Exibe gráficos temporários em um gráfico do perfil longitudinal existente para que você possa visualizar os resultados. Você é solicitado a selecionar o gráfico do perfil longitudinal a ser usado se mais de um gráfico do perfil longitudinal existir no desenho. Se não existir um gráfico do perfil longitudinal no desenho, você precisará criar um antes.

Nota: A caixa de diálogo Analisar rede de gravidade não tem um modo definido, o que significa que é possível deixá-la aberta durante a execução de outros comandos.

É possível efetuar zoom e pan em um gráfico do perfil longitudinal existente para ver uma visualização das alterações na tubulação, na HGL e na EGL. As cores exibidas no gráfico do perfil longitudinal são especificadas na página Configurações padrão, que pode ser acessada pela página Geral da caixa de diálogo.

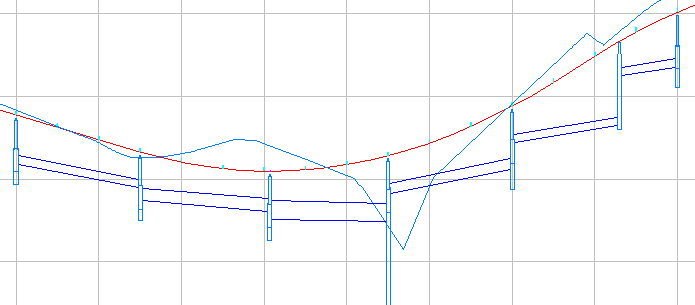

A ilustração a seguir mostra a rede de tubulação existente em um gráfico do perfil longitudinal.

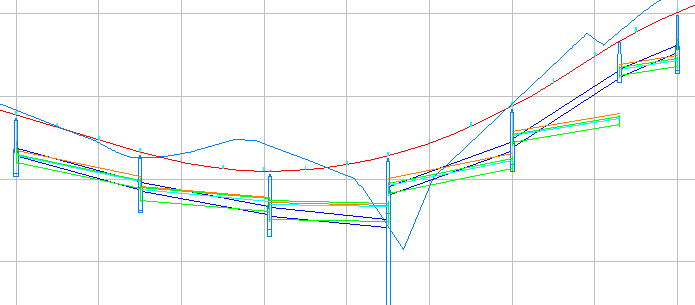

A ilustração a seguir mostra como os gráficos de visualização podem parecer.

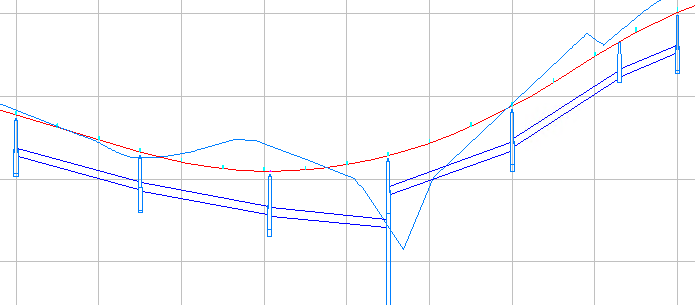

Na visualização, as profundidades da estrutura não são ajustadas porque elas estão conectados à tubulações originais em vez das redimensionadas. No entanto, quando os resultados forem aplicados à rede de tubulação, as profundidades da estrutura são ajustadas para acomodar as tubulações ajustadas, como mostrado na ilustração a seguir.

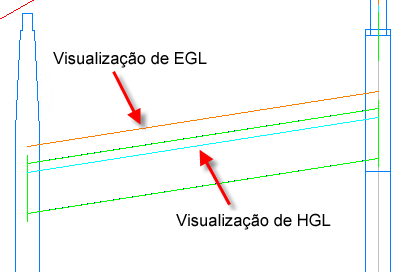

A ilustração a seguir mostra um detalhe das linha EGL e HGL na visualização.

Relatório

Salva os resultados em um arquivo .csv em um local especificado.

Para obter mais informações sobre os dados incluídos no arquivo .csv, consulte Sobre o relatório dos resultados da análise da rede de gravidade.

Aplicar

Aplica os resultados calculados à a rede de tubulação.

• Se você tiver selecionado a opção Redimensionar as tubulações e redefinir as geratrizes, a aplicação dos resultados atualizará os tamanhos de tubulação e as elevações de geratriz de acordo com os resultados calculados. Além disso, todas as propriedades calculadas serão aplicadas à rede de tubulação.
  Nota: A aplicação dos resultados à rede de tubulação não aplica os valores de declividade de energia e hidráulica, a não ser que a opção Calcular as linhas de declividade de energia e hidráulica também foi selecionada na página Geral.
• Se você selecionou Calcular as linhas de declividade de energia e hidráulica, aplicar os resultados irá aplicar os valores de declividade de energia e hidráulica calculados às peças afetadas na rede de tubulação.
