Esta página da caixa de diálogo permite analisar e atribuir valores e configurações das tubulações e estruturas associadas à rede de tubulação.
Tabela de dados

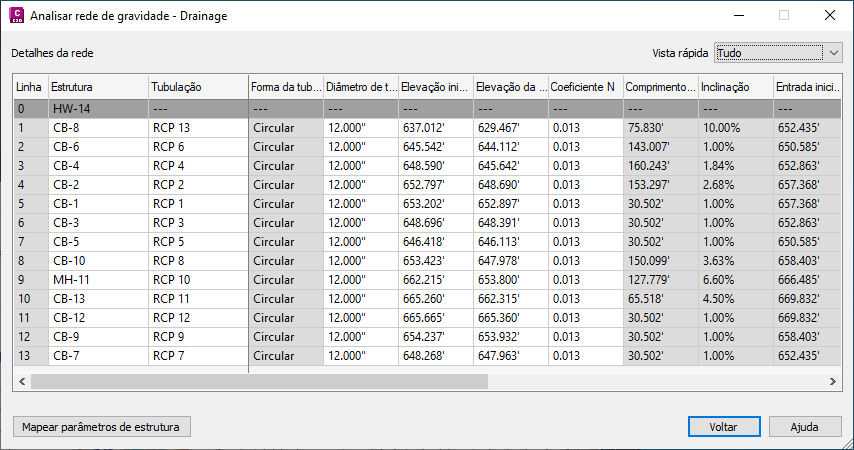

A tabela na página Detalhes da rede contém os dados necessários para executar os tipos de análise selecionados.
Quando você está executando uma análise da embocadura, são exibidas colunas adicionais.
Quando você clica em uma linha, a linha correspondente no desenho é realçada. Para acessar os comandos para efetuar pan e zoom, clique com o botão direito do mouse em uma linha no desenho para selecioná-la e escolha um comando no menu de contexto. Quando você seleciona a linha, tanto a tubulação quanto a estrutura são selecionadas.
Para controlar a exibição de colunas, altere a configuração Vista rápida, como mostrado abaixo, ou clique com o botão direito do mouse no cabeçalho da coluna na tabela para exibir o menu de contexto e selecione as colunas a serem exibidas.
Avisos e erros são exibidos nesta página nas condições descritas a seguir.
- Um símbolo de erro
com uma dica de ferramenta é exibido em uma célula quando o valor impede que a análise seja executada. Por exemplo, será exibido um símbolo de erro se uma área de contribuição ou um tempo de concentração for 0.
- Um símbolo de aviso
com uma dica de ferramenta é exibido em uma célula quando o valor pode afetar os resultados, mas isso não impede que a análise seja executada. Por exemplo, será exibido um símbolo de erro em uma tubulação em curva para que você saiba que somente o tamanho e as elevações inicial e final dela poderão ser ajustados durante a análise.
Os erros e avisos também são exibidos abaixo da tabela e na página Geral da caixa de diálogo Analisar rede de gravidade, abaixo do botão Detalhes da rede.
Clique no botão Mapear parâmetros de estrutura para abrir a caixa de diálogo Mapear parâmetros de estruturas de drenagem. Use a caixa de diálogo Mapear parâmetros de estruturas de drenagem para mapear os parâmetros de peças do Gerador de peças para os parâmetros exigidos pelo comando Analisar rede de gravidade.
Editar várias linhas
Para editar múltiplas linhas em uma coluna, mantenha pressionadas as teclas Ctrl ou Shift ao selecionar as linhas e, a seguir, mantenha a tecla Shift pressionada ao clicar na coluna. Se um ou mais dos itens selecionados em uma coluna não forem editáveis (mostrado com um plano de fundo em cinza), então a edição de múltiplas linhas não está ativada.
Quando você seleciona várias linhas, cada linha correspondente no desenho é realçada.
- Linha
- Exibe cada linha numerada (uma estrutura e sua tubulação de ponto de descarga) na rede de tubulação.
- Estrutura
- Exibe cada estrutura na rede de tubulação.
- Tubulação
- Exibe cada tubulação na rede de tubulação.
- Forma da tubulação
- Exibe a forma da tubulação.
- Diâmetro da tubulação
- Exibe o diâmetro da tubulação.

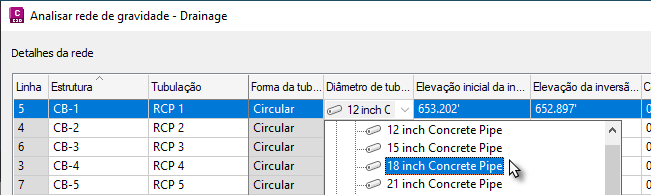

Os tamanhos de tubulação disponíveis na lista de peças da rede de tubulação podem ser selecionados em uma lista suspensa.
- Elevação inicial da geratriz inferior
- Exibe a elevação da geratriz do final da tubulação que está na direção a montante.
- Elevação de geratriz inferior final
- Exibe a elevação da geratriz do final da tubulação que está na direção a jusante.
- Valor N
- Exibe o valor n de Manning da tubulação.
Nota: Se a opção Redimensionar as tubulações e redefinir as geratrizes estiver selecionada na página Geral, o valor usado na análise será obtido a partir da página Configurações.
- Comprimento de tubulação
- Permite especificar o comprimento 3D da tubulação, medida desde o centro da estrutura inicial conectada até o centro da estrutura final conectada.
- Inclinação da tubulação
- Exibe a inclinação da tubulação.
- Embocadura inicial/Elevação da tampa do dispositivo
- Exibe a elevação da embocadura ou tampa do dispositivo da estrutura a montante.
- Embocadura final/Elevação da tampa do dispositivo
- Exibe a elevação da embocadura ou tampa do dispositivo da estrutura a jusante.
- Tipo de estrutura
- Exibe o tipo da cada estrutura na rede de tubulação. Clique no campo para exibir uma lista suspensa para alterar o tipo de estrutura.
Nota: O Tipo de estrutura deve ser Embocadura da grelha, Embocadura do meio-fio ou Combinação para pelo menos uma estrutura. Isto define a estrutura como uma embocadura. Essa propriedade também pode ser especificada para uma estrutura na guia Propriedades da peça da caixa de diálogo Propriedades da estrutura.
- Ponto de descarga: se uma estrutura foi selecionada como a peça do ponto de descarga na página Geral, ela é mostrada como Tipo de ponto de descarga e não pode ser alterado.
- Bueiro: especifica que a estrutura é um bueiro.
- Embocadura da grelha: especifica que a estrutura é uma embocadura da grelha.
- Embocadura do meio-fio: especifica que a estrutura é uma embocadura do meio-fio.
- Combinação: especifica que a estrutura é uma embocadura combinada meio-fio e grelha).
- Superfície de referência
- Especifica a superfície de referência para a estrutura. Uma superfície de referência é utilizada para determinar as profundidades e as elevações das peças da rede de pressão, de acordo com as regras para a peça.
Nota: Uma superfície de referência não é necessária; no entanto, quando houver uma superfície de referência, a elevação da superfície será usada para calcular o valor da cobertura. Se não houver nenhuma superfície de referência, a tampa do dispositivo da estrutura (normalmente 0) será usado para calcular o valor da cobertura.
- Localização de entrada
- Especifica se a estrutura é em uma condição de declividade (Em declividade) ou (Em côncavo). É possível clicar no campo para exibir uma lista suspensa para alterar a localização da estrutura.
Nota: Se a Localização da embocadura for <nenhum>, será exibida uma mensagem de aviso na página Detalhes da rede e a análise da embocadura não será realizada.
- Ignorar alvo
- Especifica se o excesso do fluxo da linha vai para outra linha (como a próxima estrutura na rede de tubulação) ou fora do local. É possível clicar no campo para exibir uma lista suspensa com opções para especificar a estrutura a qual o fluxo é enviado, ou é possível especificar Externamente se o fluxo for enviado para outra rede de tubulação ou localização.
- Forma da estrutura
- Exibe a forma da estrutura.
- Comprimento da abertura do meio-fio
- Especifica o comprimento da abertura do meio-fio para o meio-fio ou uma combinação de embocaduras.
Este é o comprimento da abertura no meio-fio.
- Altura da abertura do meio-fio
- Especifica a altura da abertura do meio-fio ou de uma combinação de embocaduras.
Esta é a altura da abertura no meio-fio.
- Área aberta da grelha
- Especifica a área aberta da grelha para a grelha ou para uma combinação de embocaduras. Esta é a área entre as barras da grelha através da qual a água pode fluir.
- Comprimento da grelha
- Especifica o comprimento da grelha para a grelha ou para uma combinação de embocaduras. Esta dimensão está na direção do fluxo junto à sarjeta.
- Largura da grelha
- Especifica a largura da grelha para a grelha ou para uma combinação de embocaduras. Esta dimensão é perpendicular ao fluxo ao longo da sarjeta.
- Depressão local
- Especifica a diferença de elevação entre a abertura de entrada e a sarjeta quando a embocadura é rebaixada.
- Sx da estrada
- Especifica a inclinação transversal da estrada.
- Sw da sarjeta
- Especifica a inclinação transversal da sarjeta.
- Largura da sarjeta
- Especifica a largura da sarjeta.
- Inclinação longitudinal
- Especifica a inclinação ao longo da estrada na embocadura. Esta propriedade é utilizada para embocaduras em declividade.
- Valor n da sarjeta
- Especifica a rigidez do material da sarjeta (geralmente um tipo de concreto).
- Fluxo conhecido
- Opcional. Especifica outro fluxo que não é levado em conta através da área de contribuição ou pode especificar um fluxo para uma embocadura caso não exista uma área de contribuição para ela.
Nota: Se uma embocadura não tiver uma área de contribuição correspondente e seu fluxo conhecido for 0, ela não será usada nas análises, nem listada na tabela CSV de análise da embocadura.
- Método de escarpamento
- Especifica o método de escarpamento: Rebaixado ou Poço coletor, Plano (nível), Meio escarpamento, Escarpamento completo ou Melhor. Escarpamento refere-se à formação de um canal na parte inferior da estrutura para oferecer uma transição suave da entrada para a saída. Consulte o Manual de projeto de drenagem urbana, Terceira edição, Circular de engenharia hidráulica nº 22 (HEC-22 ), publicado pelo U.S. Department of Transportation Federal Highway Administration, seções 6.2.5 e 7.1.6.7.
- Área de contribuição
- Exibe a área de contribuição associada com cada estrutura de embocadura.
Se várias áreas de contribuição fizerem referência à mesma estrutura, a palavra Múltiplo será exibida neste campo.
Nota: Se não houver nenhuma área de contribuição conectada à estrutura, você poderá inserir um Fluxo conhecido para cada embocadura ou poderá inserir os valores desejados diretamente nos campos Área 2D, Coeficiente de escoamento e Tempo de concentração. - Área 2D
- Exibe a área 2D de cada bacia de contribuição.
Se várias áreas de contribuição fizerem referência à mesma estrutura, a soma da área 2D das áreas de contribuição será exibida neste campo.
- Coeficiente de escoamento
- Exibe o coeficiente de escoamento de cada bacia de contribuição.
Se várias áreas de contribuição fizerem referência à mesma estrutura, o coeficiente de escoamento ponderado será exibido neste campo.
- Tempo de concentração
- Exibe o tempo de concentração que foi calculado para cada bacia de contribuição.
Se várias áreas de contribuição fizerem referência à mesma estrutura, o tempo de concentração mais longo será exibido neste campo.
Nota: Se o tempo de concentração não atender ao valor mínimo especificado nas Configurações, será exibido um ícone de aviso no campo Tempo de concentração para informar que será usado o valor padrão nos cálculos.
