Utilize guia Conjuntos de propriedades dentro do processo de configuração do estilo de legenda para adicionar propriedades personalizadas aos estilos de legenda.
Nota: Antes de configurar o estilo de legenda e legendar os objetos, defina o conjunto de propriedades, atribua o conjunto de propriedades para os objetos, e defina as propriedades de forma manual para os objetos usando o fluxo de trabalho em Sobre os conjuntos de propriedades.
A guia Conjuntos de propriedade não irá aparecer no Editor de componentes de texto se não houver nenhum conjunto de propriedades aplicado para o tipo de objeto relevante.
Para definir um estilo de legenda para incluir dados do conjunto de propriedades
- Abra o Compositor de estilo de legenda ao criar ou editar um estilo de legenda para o objeto.
- Na caixa de diálogo Componente de estilo de legenda, clique na guia Layout.
- Selecione um componente existente em Nome do componente, ou adicione um novo componente para o texto da legenda.

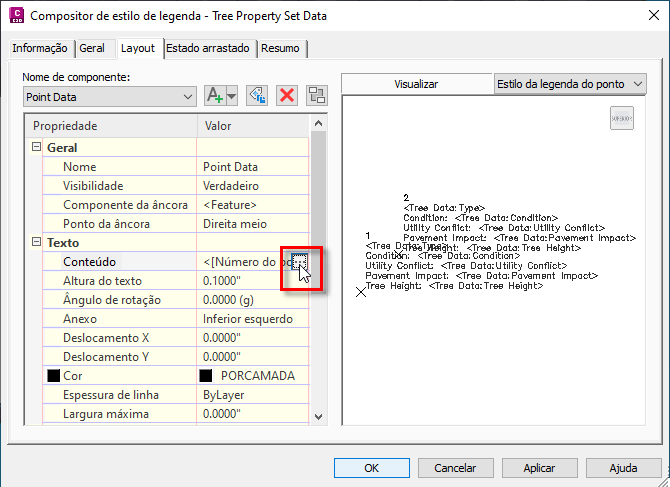

- Em Texto clique na coluna Valor para Conteúdo e, a seguir, clique em
.
- Na caixa de diálogo Editor do componente de texto, clique na guia Conjuntos de propriedades.
Nota: A guia Conjuntos de propriedade não irá aparecer no Editor de componentes de texto se não houver nenhum conjunto de propriedades aplicado para o tipo de objeto relevante.
- Selecione a definição do conjunto de propriedades para utilizar e a propriedade que deseja inserir.
- Clique em

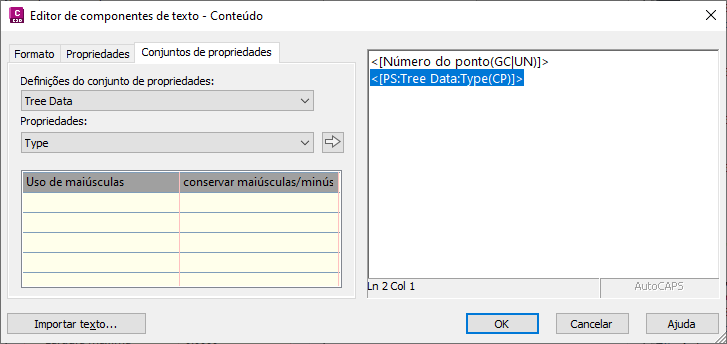

para inserir a propriedade na janela de texto. No exemplo a seguir, a propriedade Tipo foi adicionada ao estilo de legenda após o número do ponto.
- Após adicionar cada propriedade na janela de texto, clique na janela e pressione Enter para inserir um retorno de parágrafo.

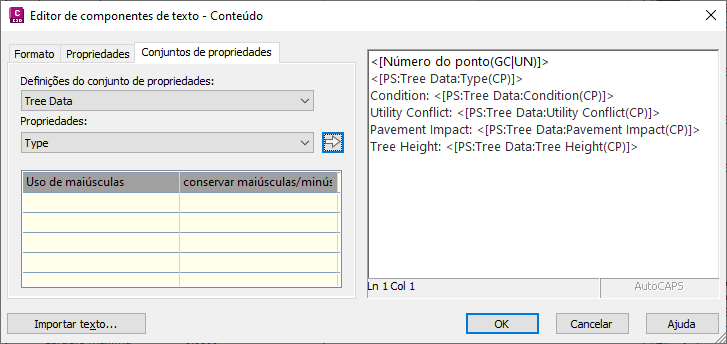

- Adicionar texto estático como necessário na janela Editor de componentes de texto, tal como "Condição" ou "Altura da árvore".
Para fazer isso, clique na janela Editor de componente de texto e insira o texto diretamente.
- Clique em OK.
