É possível configurar estilos de legenda para incluir propriedades personalizadas do conjunto de dados que você tenha configurado para objetos do Autodesk Civil 3D.
Por exemplo, você pode ter uma informação de propriedade personalizada atribuída aos pontos, como tipos de espécies de árvores, condição e outros dados.
Usando a guia Conjuntos de propriedades dentro do processo de configuração do estilo de legenda, é possível adicionar estas propriedades aos estilos de legenda de ponto, para que você possa legendar os pontos com esta informação.

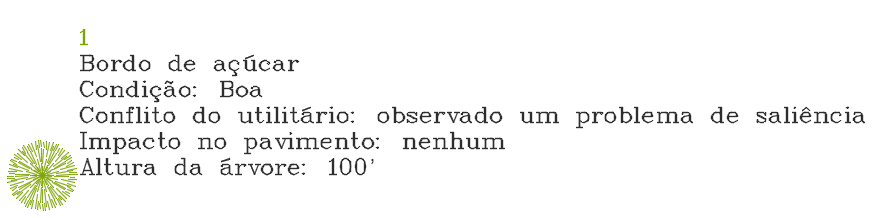

A ilustração a seguir mostra um ponto legendado com os dados da árvore que estão configurados em um conjunto de propriedades.
Esta legenda utiliza o seguinte conjunto de propriedades para a definição dos dados da árvore:

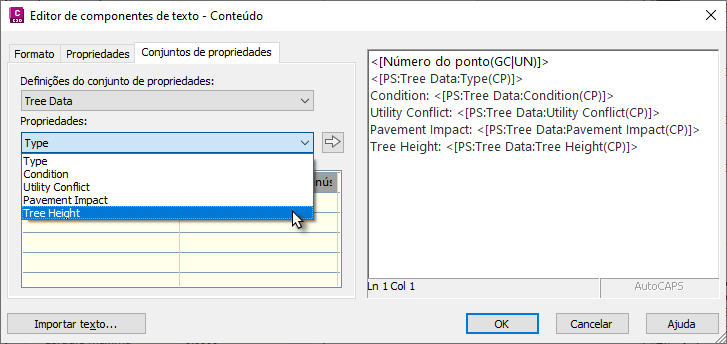

O estilo da legenda está configurado como segue. Você pode usar a guia Conjuntos de propriedades no Editor de componentes de texto para adicionar as propriedades do conjunto de propriedades ao estilo de legenda.

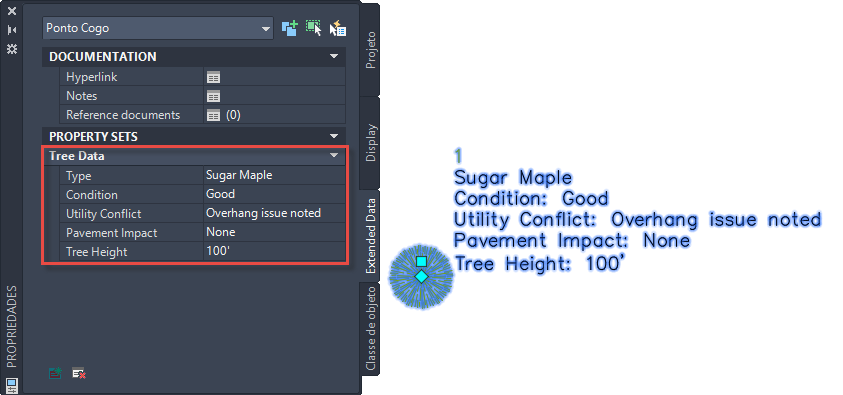

Quando aplicado aos pontos, o estilo de legenda, legenda os dados da propriedade que é definida para a cada ponto, como mostrado na paleta Propriedades.
Para configurar o conjunto de propriedades e aplicar propriedades aos objetos
Antes de configurar o estilo de legenda, configure o conjunto de propriedades usando o fluxo de trabalho em Sobre os conjuntos de propriedades.

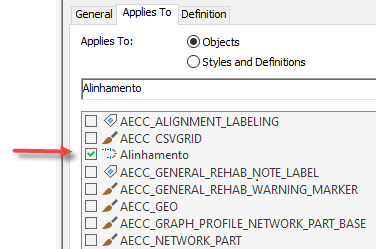

Para a maioria dos tipos de legenda, na guia Aplica-se a Gerenciador de estilo, selecione o tipo de objeto que você deseja legendar, não o tipo de legenda do objeto relacionado (para conhecer as exceções, consulte a seção a seguir). Por exemplo, para legendar alinhamentos com dados de propriedade, selecione Alinhamento ao configurar o conjunto de propriedades.
Para legendar pontos do Autodesk Civil 3D, selecione Ponto COGO como o tipo de objeto na guia Aplica-se a.
Para configurar um conjunto de propriedades para legendar cruzamentos e projetos no gráfico de seção
Se você desejar incluir dados de conjunto de propriedades em estilos de legenda de cruzamento, você precisa selecionar o tipo de objeto Legenda de seção de cruzamento além do tipo de objeto cujo local de cruzamento é mostrado no gráfico de seção.

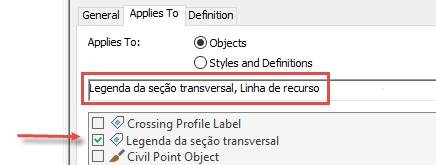

Por exemplo, para legendar cruzamentos de linha de recurso nos gráficos de seção com dados de conjunto de propriedades, você selecionaria Legenda de seção de cruzamento e Linha de recurso na guia Aplica-se a do Gerenciador de estilo ao configurar a definição de conjunto de propriedades:
Você aplicaria esse conjunto de propriedades às linhas de recurso e adicionaria os dados do conjunto de propriedades relevantes para o estilo de legenda de cruzamento usando o Editor de componente de texto conforme descrito em Para adicionar dados de conjunto de propriedades a legendas.

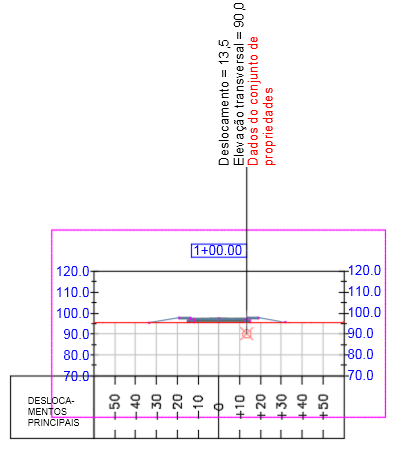

A ilustração a seguir mostra um exemplo da inclusão de dados de conjunto de propriedades (em vermelho) em uma legenda de cruzamento, em que "dados de conjunto de propriedades" representa os dados que você aplicaria à linha de recurso.
Se você desejar incluir dados de conjunto de propriedades em estilos de legenda de projeção, você precisa selecionar o tipo de objeto Legenda de seção de projeção além do tipo de objeto cuja projeção é mostrada no gráfico de seção.

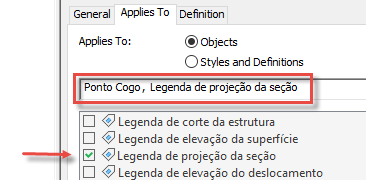

Por exemplo, para legenda projeções de ponto do Autodesk Civil 3Dnos gráficos de seção com dados de conjunto de propriedades, você selecionaria Legenda de seção de cruzamento e Ponto Cogo na guia Aplica-se a do Gerenciador de estilo ao configurar a definição de conjunto de propriedades:
Você aplicaria essa propriedade definida aos pontos e adicionaria os dados do conjunto de propriedades relevantes ao estilo de legenda de projeção usando o Editor de componentes de texto.
Para obter mais informações sobre como definir conjuntos de propriedades, consulteSobre conjuntos de propriedades. Para obter mais informações sobre cruzamentos e projeções, consulte Sobre o trabalho com Projeções e cruzamentos em gráficos de seção.
