Para atribuir elevações da linha do recurso ao criar linhas de recurso a partir de objetos

Durante a criação de uma linha de recurso, é possível inserir manualmente uma elevação ou atribuir elevações com base em uma superfície ou um nivelamento.

Exercício de tutorial: Criar linhas do recurso

Para atribuir elevações de linha do recurso a partir de uma superfície

  1. Clique na Guia Iníciopainel Criar projetomenu suspenso Linha de recursoCriar linhas de recurso de objetos Pesquisa.
  2. Na caixa de diálogo Criar linhas do recurso, selecione a caixa de seleção Atribuir elevações e clique em OK.

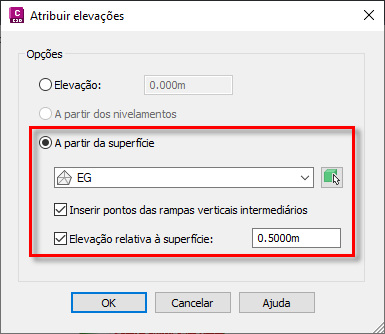

  3. Na caixa de diálogo Atribuir elevações, selecione a opção A partir da superfície.
    Nota: Se não houver superfícies no desenho, a opção A partir da superfície não estará disponível.
  4. Selecione uma superfície na lista ou clique no ícone da seta para selecioná-la no desenho.
  5. Selecione a caixa de seleção Inserir pontos das rampas verticais intermediários para inserir rampas verticais onde a entidade cruzar linhas TIN de superfície. Pontos de elevação adicionais são criados nesses locais.
  6. Se quiser que a linha de recurso continue relativa à superfície, selecione a caixa de seleção Elevação relativa à superfície e, opcionalmente, insira um valor de deslocamento positivo ou negativo na caixa de edição. Para obter mais informações, consulte Sobre as linhas de recurso relativas

Como atribuir elevações da linha do recurso manualmente

  1. Clique na Guia Iníciopainel Criar projetomenu suspenso Linha de recursoCriar linhas de recurso a partir de objetos Pesquisa.
  2. Na caixa de diálogo Criar linhas do recurso, selecione a caixa de seleção Atribuir elevações e clique em OK.
  3. Na caixa de diálogo Atribuir elevações, insira uma elevação na caixa de edição, selecione a opção Elevação e clique OK. Se o objeto for uma Polinha 3D com elevações variadas, o primeiro ponto é definido como a elevação especificada e o resto dos pontos é aumentado/diminuído pela mesma quantidade relativa para que a elevação se diferencie entre os pontos restantes.

Para atribuir elevações da linha do recurso de um nivelamento no terreno atual

  1. Clique na Guia Iníciopainel Criar projetomenu suspenso Linha de recursoCriar linhas de recurso a partir de objetos Pesquisa.
  2. Na caixa de diálogo Criar linhas do recurso, selecione a caixa de seleção Atribuir elevações e clique em OK.
  3. Na caixa de diálogo Atribuir elevações, selecione a opção A partir dos nivelamentos. Esta opção é similar à opção A partir de superfícies, mas adquire as elevações diretamente de qualquer nivelamento que ela se sobrepõe no terreno que a linha do recurso é criada.
    Nota: Se não houver nivelamentos no desenho, a opção A partir de nivelamentos estará indisponível.
  4. Selecione a caixa de seleção Inserir pontos das rampas verticais intermediários para inserir rampas verticais onde a entidade cruzar linhas TIN de superfície. Os pontos de elevação são criados nestas localizações.
