Figura de Percurso

Utilize uma figura de Percurso para criar diretamente um único movimento de percurso. Você pode criar os movimentos de um percurso de três maneiras:

• Criar cada movimento individualmente. Isso seria feito tipicamente se você possuir um movimento de ferramenta simples porém preciso que não pode ser facilmente criado utilizando uma figura do FeatureCAM.
• Criar uma curva. Isso permite utilizar as ferramentas de desenho do FeatureCAM para controlar exatamente o caminho da ferramenta.
• Importar uma operação de uma figura existente. Essa técnica permite alterar os percursos que o FeatureCAM cria automaticamente. Você pode importar percursos de figuras de fresamento ou torneamento.

Caso o percurso seja criado a partir de uma curva ou figura, não é vinculado à fonte original independente da configuração de modelagem paramétrica. Como resultado, esse é um mecanismo de armazenamento de um percurso que nunca será modificado automaticamente pelo FeatureCAM.

Aviso: Você precisa simular percursos a fim de verificar quanto a invasão ou quaisquer percursos modificados.

Para criar uma figura de Percurso:

1. Para criar uma figura de Percurso de Fresamento, selecione guia Figuras & Manufatura > Figuras > Percurso > Percurso de Fresamento.

   Para criar uma figura de Percurso de Torneamento, selecione guia Figuras & Manufatura > Figuras > Percurso > Percurso de Torneamento.

2. Na página Nova Figura - Curva ou Operação:
   • Caso deseje utilizar uma curva, selecione Curva e selecione o nome da curva na lista.
   • Para editar os percursos de uma operação, clique em Operação e selecione o nome da operação na lista.
   • Selecione Texto de cód num para inserir código numérico diretamente, como código de parada de programa M00 ou M01.
3. Siga os passos do assistente para selecionar uma ferramenta e avanços e velocidades para o percurso.

Cada figura de Percurso cria uma única operação de percurso. Cada operação de percurso apresenta as guias Ferramentas, A/V e Percursos. Utilize a guia Percursos para editar a figura de Percurso.

Nota: Caso você esteja criando o percurso a partir de movimentos inseridos manualmente ou a partir de uma curva, precisa selecionar manualmente ferramentas e valores de avanços e velocidades.

Nota: Caso o percurso tenha sido importado de outra operação do FeatureCAM, as ferramentas e parâmetros de usinagem são preservados.

Exemplo de código de parada de programa

Para inserir código de parada de programa diretamente no programa NC:

1. Selecione guia Figuras & Manufatura > Figuras > Percurso > Percurso de Fresamento.
2. Na página Nova Figura - Curva ou Operação, selecione Texto de cód num e insira M00 (ou M01).

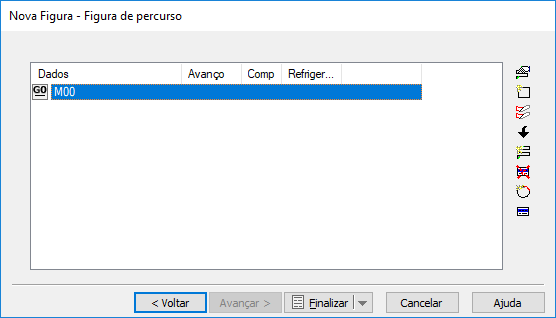

3. Clique em Avançar. A página Nova Figura - Figura de Percurso é exibida.



   Essa página apresenta os mesmos botões de edição de percurso que a guia Percursos no diálogo de Propriedades do Percurso.

4. Clique em Finalizar. A figura de Percurso é listada na Vista da Peça e na guia Lista de Op.
5. Simule a figura de Percurso. Neste exemplo não há percurso visível, mas você precisa simular a figura para produzir o código numérico.
6. Visualize o código numérico na guia Cód Num.

Nota: Caso uma figura de Percurso seja composta apenas por código G, o FeatureCAM não exibe as guias Ferramentas ou A/V no diálogo Propriedades do Percurso.
