Suportes de cabeçote rotativo

Suportes de ferramenta de cabeçote rotativo são suportados no FeatureCAM, o que permite executar operações de torneamento e broqueamento numa fresadora.

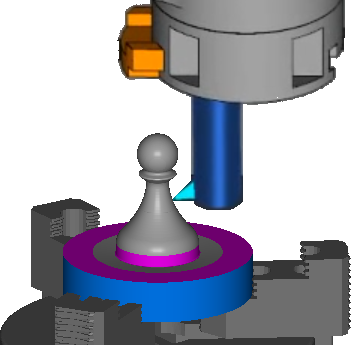

Por exemplo, na imagem abaixo a peça é usinada pela ferramenta girando em torno do bloco.

Nota: FeatureCAM Ultimate é necessário para esta funcionalidade.

Nota: Um arquivo CNC e arquivo de Design de Máquina modificado são necessários para facilitar o movimento do eixo U.

Indexação 4-eixos é suportada, mas posicionamento 5-eixos não é.

Para criar uma figura de cabeçote rotativo:

1. Crie um Setup sobre o centro de rotação do cabeçote rotativo, de forma que a ferramenta gire em torno do eixo Z do Setup.
2. Crie uma curva no plano XZ definindo o perfil da forma torneada.
3. Carregue o add-in TurningHeadCS.dll utilizando o diálogo Add-ins de Macro.
4. No assistente de Nova Figura, sob De Figura, selecione Usuário e clique em Avançar.

   A página Figura definida pelo usuário é exibida.

5. Na lista Figuras registradas, sob Add-ins de Macro, selecione Turn Head e clique em Avançar.

   A página Curvas é exibida.

6. Selecione a curva na janela gráfica e clique em Adicionar dos itens selecionados .
7. Clique em Avançar para exibir a página Posição.
8. Clique em Avançar para exibir a página Figura definida pelo usuário.
9. Especifique os parâmetros para definir a figura. Para modificar um parâmetro, selecione o nome do parâmetro, selecione uma opção na lista Novo Valor, e então clique em Config.

   Profile — Selecione uma curva para definir o perfil da figura de torneamento.

   Toolpath Type — Escolha se você deseja criar uma figura de Diâmetro Interno ou Diâmetro Externo.

   Rough Stock Curve — Selecione a curva que define a fronteira do percurso para a figura. Deixe não definido para usinar a fronteira do bloco.

   Rough Pass — Selecione Verdadeiro para incluir uma operação de desbaste.

   Finish Pass — Selecione Verdadeiro para incluir uma operação de acabamento.

   Cycle Type — Selecione o tipo de ciclo.

   Num ciclo tipo Turn, a ferramenta de desbaste avança ao longo do eixo Z enquanto desce no eixo X.

   Num ciclo tipo Face, a ferramenta de desbaste avança de fora da peça para o centro, descendo na direção Z negativa.

   Cut Direction — Selecione a direção ao longo do eixo Z em que você deseja cortar a figura.

   U Axis Sign — Selecione em que direção ao longo do eixo U a ferramenta está cortando.

10. Clique em Finalizar para criar a figura de cabeçote rotativo e fechar o diálogo.
11. Ao utilizar duas ferramentas no cabeçote rotativo, crie uma figura separada para cada ferramenta com U Axis Sign oposto selecionado.
12. Utilize o diálogo Seleção de Bloco Ferr. para selecionar o sólido de bloco ferramenta como bloco ferramenta para as ferramentas de torneamento.
13. Pode ser necessário ajustar o Pto inicial e Pto final na guia Torneamento do diálogo Propriedades de Turn Head para cada operação a fim de assegurar que a ferramenta não colida com a peça no início e no final do percurso.
14. Execute uma simulação para verificar quanto a colisões.

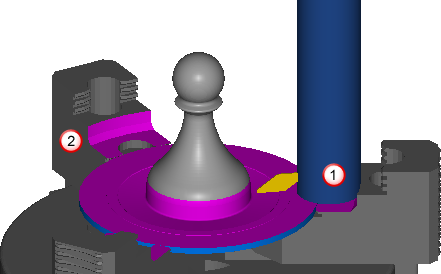

    A rotação da ferramenta não é exibida na simulação, mas a ferramenta é verificada quanto a colisões e invasões. Por exemplo, nesta imagem a ferramenta invadiu a fixação em , e outra invasão é exibida em .
