Você pode simular suportes de cabeçote rotativo, o que permite realizar operações de torneamento e broqueamento numa máquina de fresamento.

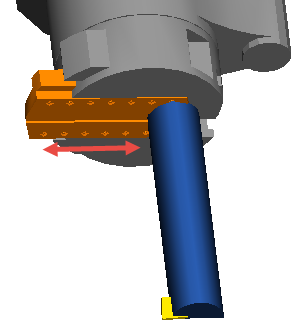

Por exemplo, na imagem abaixo a peça é usinada pela ferramenta girando em torno do bloco.
Para modificar um arquivo de Design de Máquina para suportar suportes de cabeçote rotativo:
- Na caixa de diálogo Configurações de Design de Máquina, certifique-se de que Habilitar IU Torno/Fresa esteja selecionado, então selecione Suporta Cabeçotes Rotativos Especializados.
- Crie ou importe sólidos para representar o suporte de cabeçote rotativo e a placa movida no eixo U que suporta a ferramenta de torneamento.
- Utilize o diálogo Relações Pai/Filho para criar o sólido placa U como filho do sólido suporte de cabeçote rotativo.
- Utilize o diálogo Especificar Movimento para permitir que o sólido placa U seja movido em +delta X.
- Crie um SCU no sólido placa U para localizar a ferramenta.
- Utilizando o diálogo Bloco Ferr., torne o sólido suporte de cabeçote rotativo um bloco ferramenta, e crie uma posição de ferramenta no bloco ferramenta utilizando o SCU criado no sólido placa U.
- Para utilizar duas ferramentas que cortam a partir de lados opostos da peça, crie um segundo SCU para a posição da ferramenta, voltado para a direção oposta ao SCU de posição da outra ferramenta, e adicione a posição da ferramenta no diálogo Bloco Ferr.
