Utilize uma Consulta de desenho para consultar os objetos de desenho a partir de três desenhos anexados para adicioná-los ao mapa.
Nota: Este exercício usa o mapa criado no Exercício 1: Criar um novo mapa.
Para consultar os objetos
- Na guia Navegador de mapas do Painel de tarefas, clique duas vezes em Consulta atual.

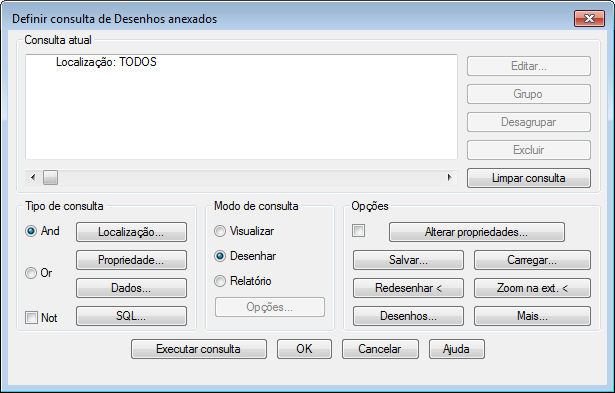

- Na caixa de diálogo Definir consulta dos desenhos associados, em Tipo de consulta, faça o seguinte:
- Clique em Localização.
- Assegure-se de que Tipo de limite está definido para Todos.
- Clique em OK.
- Em Modo de consulta, selecione Desenhar.
Consulte objetos a partir de desenhos anexados.
- Clique em Executar consulta.
- Clique na
. Pesquisa O mapa é centralizado nos dados. - Nomeie e salve o mapa.
- Clique em
Salvar. - Navegue para a pasta onde seus dados do tutorial estão armazenados.
- Nomeio o arquivo de mapa como ObjectClass.dwg.
- Clique em Salvar.
- Clique em
Onde você está agora
Você criou um mapa que utiliza o arquivo de definição de classe de objeto definido. Você consultou objetos para o novo mapa.
Para prosseguir neste tutorial, vá à Lição 5: Criar e editar objetos com classes de objetos.
