Se um desenho contiver objetos classificados, seus metadados são automaticamente gerados e exibidos ao abrir o Visualizador de metadados pela primeira vez.
Os metadados são armazenados dentro do próprio desenho. Os metadados são atualizados cada vez que editar o desenho ou reconectar aos desenhos anexados que contêm objetos classificados.
Nota: Este exercício usa o mapa criado no Exercício 1: Criar objetos usando classes de objetos.
Para visualizar metadados
- Se o arquivo ObjectClass.dwg criado anteriormente não estiver mais aberto, abra-o. Clique em
AbrirDesenho. - Clique na guia Navegador de mapas no Painel de tarefas.
- Expanda o item Classes de objetos.
- Clique com o botão direito em uma classe de objeto e clique em Visualizar metadados.

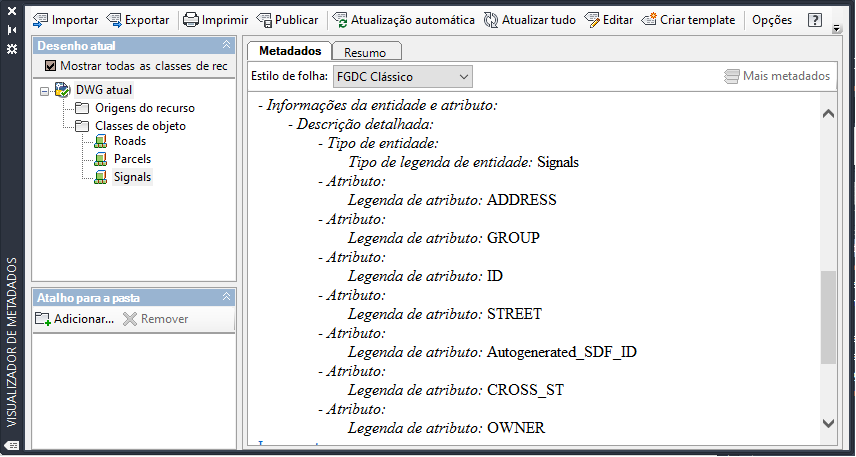

- No Visualizador de metadados, role para baixo para ver os diferentes campos e dados.
Metadados para desenhos classificados são gerados automaticamente.
Para prosseguir neste tutorial, vá ao Exercício 2: Compartilhar metadados.
