Exercício 2: Utilizar uma expressão para efetuar o ajuste fino das legendas

As legendas mostram o número das ruas dos lotes, mas não os nomes das ruas. É possível utilizar uma expressão para concatenar (combinar) duas propriedades. Neste caso, você concatena o endereço (número da rua) e o nome de rua. Utilize a expressão \n para adicionar uma quebra de linha, produzindo uma legenda multilinha.

Nota: Este exercício usa o mapa editado no Exercício 1: Usar um estilo para legendar recursos.

Para utilizar uma expressão para efetuar o ajuste fino das legendas

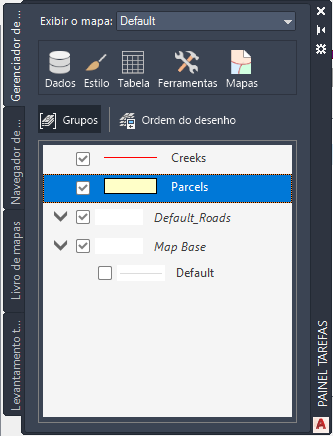

1. Selecione a camada de lotes e clique em Estilo.

2. No Editor de estilo, clique na célula sob Legenda do recurso na metade inferior da janela.

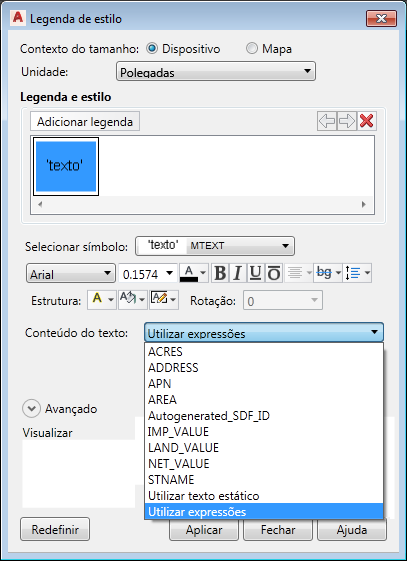

3. Na caixa de diálogo Legenda de estilo, para Conteúdo do texto, selecione Utilizar a expressão.

4. Na janela Criar/modificar expressões, exclua a expressão atual para que a janela fique vazia.
5. Clique em Função de textoConcat.

   Uma expressão é inserida. Ela tem dois marcadores de posição de propriedade.

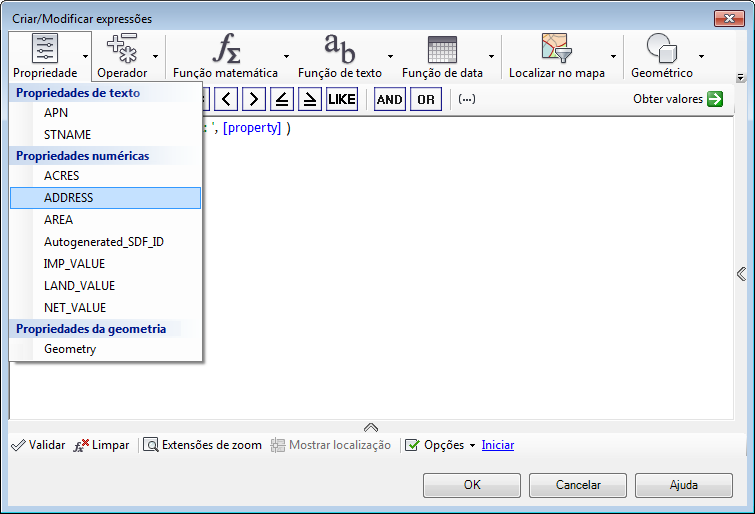

6. Para substituir a primeira entrada de propriedade, selecione-a e clique em Propriedade no topo da janela Criar/modificar expressões. Selecione a propriedade numérica ENDEREÇO.

7. Coloque o cursor após a vírgula seguinte à propriedade ENDEREÇO.
8. Digite '\P' para mudar para uma nova linha após o número do endereço.

   Digite a entrada exatamente como mostrada, com aspas simples circundando o \P, assegure-se de digitar o P maiúsculo e insira uma vírgula após o fechamento das aspas.

9. Clique na entrada Propriedade de texto e selecione Inserir uma propriedade.
10. Selecione a propriedades de texto STNAME.
11. Exclua os colchetes e a elipses (três pontos) dentro dos colchetes, bem como a última vírgula.
12. Clique em Validar (na parte inferior da caixa de diálogo) para assegurar-se de que a expressão é válida.
13. Clique em OK.
14. Na caixa de diálogo Legenda de estilo, clique em Aplicar e fechar e feche o Editor de estilos.
15. Aproxime o zoom na área em torno do trevo no meio da cidade.

Onde você está agora

As ruas (objetos de desenho) exibem limites de velocidade e os lotes (recursos geoespaciais) exibem o endereço da rua completo.

Para prosseguir neste tutorial, vá ao Exercício 3: Exibir texto ao longo de uma curva.
