Exercício 2: Anexar anotação aos objetos de desenho

Utilize o template de anotação definido no exercício anterior para inserir instâncias da anotação no desenho. Cada objeto do desenho que contém dados para o limite de velocidade na tabela de dados de objeto irá exibir o seu próprio valor de limite de velocidade.

Nota: Este exercício usa o mapa editado no Exercício 1: Criar um template de anotação.

Para anexar anotações aos objetos de desenho

1. Selecione alguns ruas no desenho clicando nelas.

   Para este exercício, selecione alguns ruas ao redor do trevo no meio da cidade.

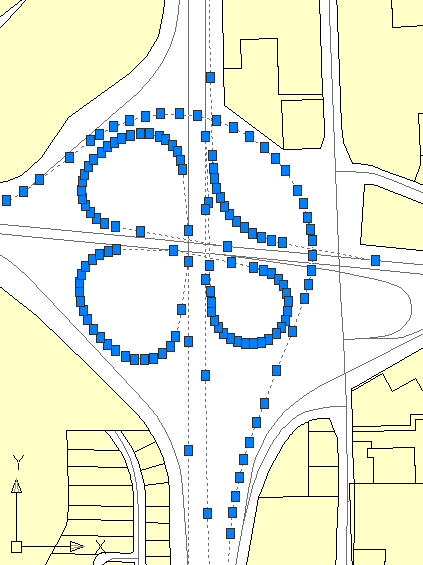

   Selecione as ruas ao redor do trevo.

2. Clique na guia Anotarpainel Anotação do mapaInserir.

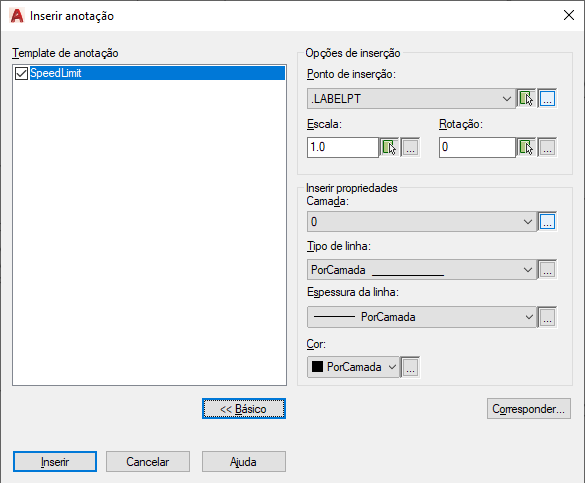

3. Na caixa de diálogo Inserir anotação, em Template de anotação, selecione SpeedLimit.


   Qualquer outro template de anotação definidos no desenho também poderia ser listado aqui.

4. Clique em Inserir.

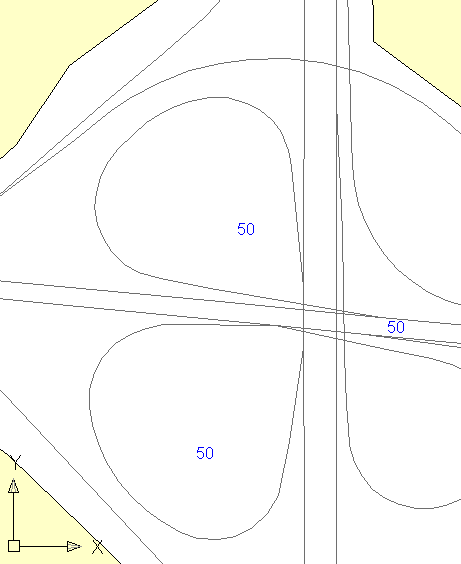

   Os valores de limite de velocidade em texto azul são adicionados ao lado de cada rua, com base nos dados do objeto associados com os objetos da rua.

5. Clique em Salvar como para salvar o desenho com outro nome.

   Tome nota do nome e da localização do desenho. Você irá fechá-lo e abri-lo novamente mais tarde.

Para prosseguir neste tutorial, vá ao Exercício 3: Adicionar uma legenda de texto estático.
