Para associar legendas de texto aos objetos de desenho, crie um template de anotação em primeiro lugar. Um template de anotação é um tipo de bloco do AutoCAD. É possível definir o template definindo o bloco no Editor de bloco. O Editor de bloco é a tela na qual são criados os componentes da anotação. O relacionamento entre cada componente determina como a anotação aparece em cada objeto quando você anexa a anotação mais tarde. Por exemplo, se você inserir uma legenda estática acima de um valor dinâmico, a anotação final terá duas linhas (uma sobre a outra), similar a este exemplo:
O texto "Limite de velocidade =" é uma legenda de texto estático. O texto “50” é um valor dinâmico fornecido por uma tabela de dados de objeto.
Se seu desenho contiver dados de objeto, ou estiver vinculado aos dados externos, é possível especificar as propriedades daqueles dados como valores para a anotação. Estas propriedades são dinâmicas. Quando anexar a anotação aos objetos, cada objeto exibirá seu valor para aquela propriedade.
Por exemplo, defina uma anotação para estradas que utilize a propriedade de dados do objeto "NumberOfLanes" e anexe este template a um conjunto de estradas. A anotação de final exibe o número de pistas para cada estrada.
Neste tutorial, é utilizado um desenho denominado AnnotationTutorial.dwg, que contém uma tabela de dados de objeto. Utilize uma propriedade na tabela de dados de objeto como o valor para um identificador de anotação.
Para criar um template de anotação
- Copie os dados de amostra para uma unidade de disco local e alterne para o espaço de trabalho de planejamento e análise.
- Prepare seus dados de amostra.
- Crie uma pasta para seus mapas salvos .
- Alterne para o espaço de trabalho de planejamento e análise.
- Inicie o Conjunto de ferramentas do AutoCAD Map 3D e configure a janela do tutorial.
- Abra o AnnotationTutorial.dwg.
- Clique em Abrir na barra de ferramentas de acesso rápido, localizada na parte superior da janela do Conjunto de ferramentas do AutoCAD Map 3D.
Clique em Abrir na barra de ferramentas Acesso rápido.
- Selecione AnnotationTutorial.dwg.
- Clique em Abrir.

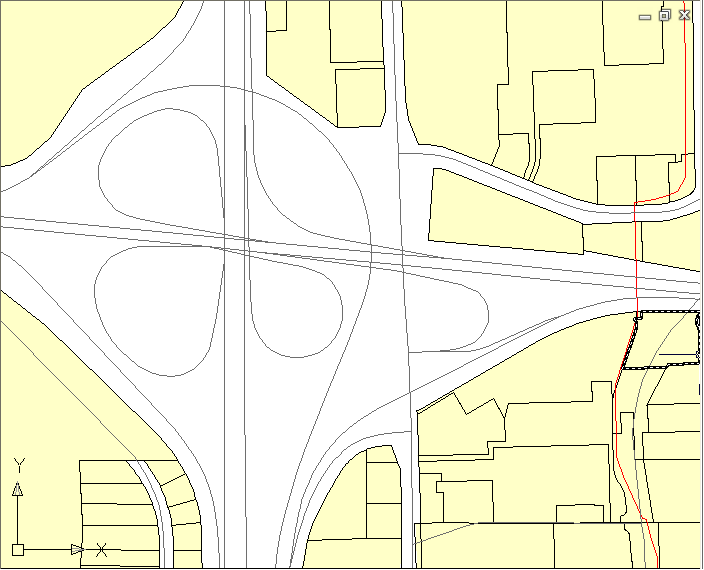

O desenho é aberto, exibindo o trevo no meio da cidade de Redding.
- Clique em Abrir na barra de ferramentas de acesso rápido, localizada na parte superior da janela do Conjunto de ferramentas do AutoCAD Map 3D.
- Clique na guia Anotar
painel Anotação do mapaDefinir template.

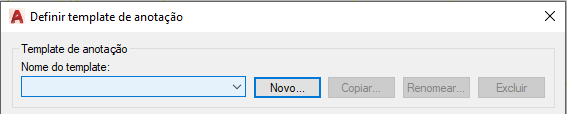

- Na caixa de diálogo Definir template de anotação, em Template de anotação, clique em Novo.
Outras opções nesta caixa de diálogo não estão disponíveis porque não há nenhum template de anotação ainda. A caixa de diálogo será exibida novamente quando você criar e salvar o template.
- Na caixa de diálogo Nome do novo template de anotação, digite Speed e clique em OK.

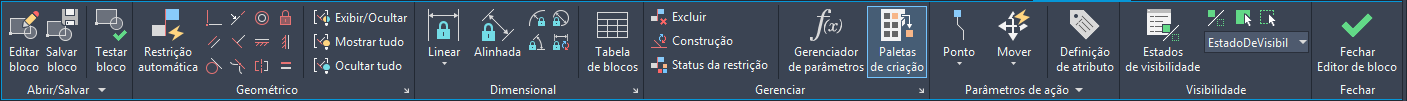

Uma nova guia chamada Editor de bloco aparece na faixa de opções e um novo desenho é aberto no Editor de bloco.
- Clique na guia contextual da faixa de opções Editor de blocoguia AnotaçãoEditar texto de anotação.
Também é possível inserir o comando MAPANNTEXT.

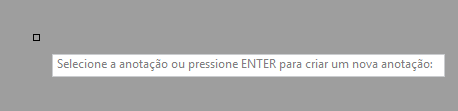

- No desenho, pressione Enter para criar uma anotação.
Pressione Enter em resposta ao prompt. A caixa de diálogo Texto de anotação é exibida.
- Na caixa de diálogo Texto de anotação, faça o seguinte:
- Na área Atributo, em Identificador, digite SpeedLimit.

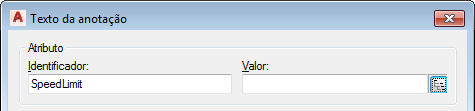

- Para Valor, clique na opção Construtor de expressões.
O botão à direita do campo Valor é do Construtor de expressões.

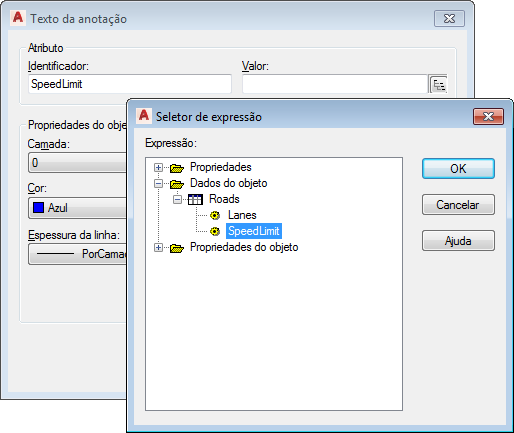

- Na caixa de diálogo Selecionador de expressão, faça o seguinte:
- Expanda os dados de objeto e estradas.
Expanda os nós de dados de objeto até que você veja o SpeedLimit.
- Clique em SpeedLimit.
- Clique em OK.
- Expanda os dados de objeto e estradas.

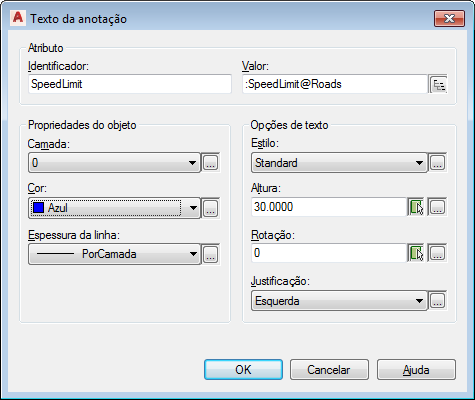

- Na caixa de diálogo Texto de anotação, faça o seguinte:
- Na área Propriedades de objeto, em Cor, selecione Azul.
- Na área Opções de texto, em Altura, digite 30.
Crie o texto de anotação em azul e com altura de 30 unidades.
- Clique em OK.

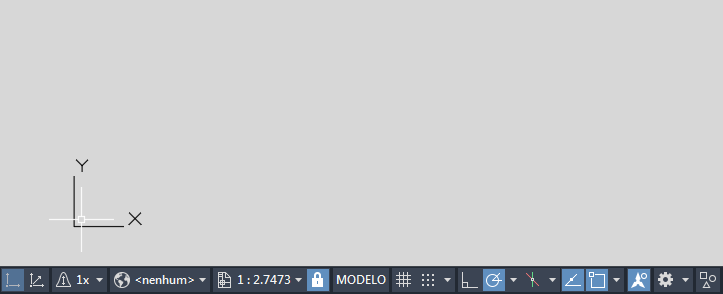

- Na janela Editor de bloco, assegure-se de que os eixos X e Y se encontram no ponto 0,0.
Verifique a localização dos marcadores do eixo ao passar o cursor sobre seu ponto de interseção e olhando para o canto inferior esquerdo da janela.
0,0 representa o ponto de fixação no objeto. O bloco de anotação é deslocado a partir do objeto de acordo com o quão longe o ponto de inserção do bloco está de 0,0.
Se o eixo não estiver em 0,0, selecione-o e arraste-o até que ela esteja.

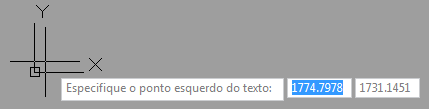

Uma vez que os pontos do eixo estejam alinhadas em 0,0, clique perto, mas não encima, de onde os eixos X e Y se encontram. A seguir, pressione Enter.
Clique onde o texto da anotação deve começar.
- Para visualizar o identificador de anotação na linha de comando, insira zoom. A seguir, insira “e” para ampliar às extensões do identificador.
O valor real da velocidade limite para cada estrada substituirá o marcador de posição “SpeedLimit”.
- Clique na guia contextual da faixa de opções Editor de blocopainel Abrir/SalvarSalvar bloco.
- Clique na guia contextual da faixa de opções Editor de blocopainel Fechar Fechar Editor de bloco.
A caixa de diálogo Definir template de anotação é exibida.
- Para ver novamente o desenho AnnotationTutorial.dwg, clique em OK.
Não há nenhuma anotação no desenho até que você anexe o template a objetos.
Para prosseguir neste tutorial, vá ao Exercício 2: Anexar anotação aos objetos de desenho.
