Exercício 1: Classificar os objetos de sinal

Comece classificando o objetos no desenho Classify_Signals.

Nota: Este exercício usa o arquivo Classify_Signals.dwg usado no Exercício 3: Adicionar classes de objetos para o arquivo de definição.

Para classificar os objetos de sinal

1. Se o desenho Classify_Signals ainda não estiver aberto no Conjunto de ferramentas do AutoCAD Map 3D, abra-o.
2. Clique na guia Criarpainel Objeto de desenhoSelecionar não-classificado. Pesquisa

   Selecione os objetos não classificados, para que possa adicioná-los a uma classe de objeto.

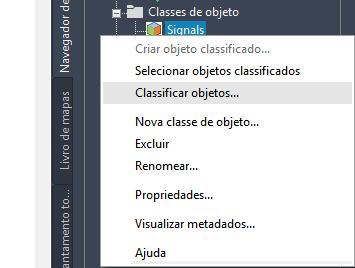

3. Clique com o botão direito do mouse na classe de objeto de Sinais no Navegador de mapas no Painel de tarefas e clique em Classificar objetos.


   Classifique os objetos selecionados se eles atenderem aos critérios da classe do objeto.

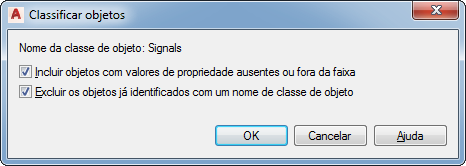

4. Deixe ambas as caixas marcadas na caixa de diálogo Classificar objetos e clique em OK.

5. Para verificar se os objetos foram corretamente classificado, pressione ESC para limpar a seleção. Na guia Navegador de mapas, do Painel de tarefas, clique com o botão direito do mouse na classe de objeto de Sinais e, a seguir, clique em Selecionar objetos classificados.

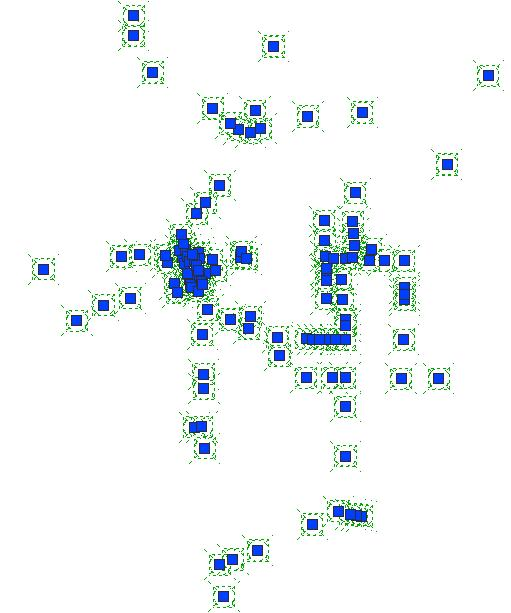

   Todos os sinais são selecionados.

6. Pressione ESC novamente para limpar a seleção e, a seguir, clique em um único sinal para selecioná-lo.
7. Clique com o botão direito do mouse no sinal selecionado e clique em Propriedades.

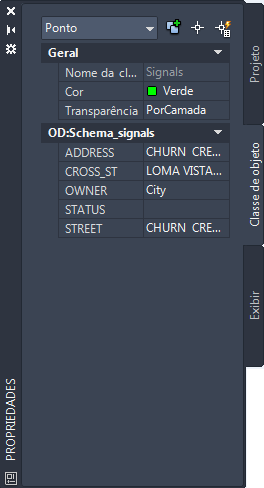

8. Na paleta Propriedades, clique na guia Classe de objeto e examine as propriedades.


   Examine as propriedades para os membros das classe de objeto de Sinais.

9. Salve e feche o Classify_Signals.dwg.

Para prosseguir neste tutorial, vá ao Exercício 2: Classificar as estradas e lotes.
