Linhas

Utilize as opções em guia Editor de Curva > painel Criar > menu Linhas para criar novas linhas. Você pode definir as linhas interativamente ou inserindo coordenadas.

Todas as opções nesse menu exibem suas próprias barras de ferramentas individuais.

• Contínuo — Clique para criar uma linha contínua contendo segmentos de linha reta.



  Alternar linhas contínua/única — Clique para alternar entre a criação de uma linha contínua e linhas únicas .

  Fechar Segmento — Clique para fechar o segmento atual.

  Iniciar Novo Segmento — Clique para finalizar o segmento atual de forma que o próximo ponto seja o início de um novo segmento.

  Finalizar — Clique para aceitar as alterações e fechar a barra de ferramentas.

  Para maiores informações, consulte o exemplo criar linhas.

• Linha única — Clique para criar uma linha única.
• Retângulo — Clique para criar uma linha contínua retangular contendo quatro segmentos de linha reta.



  Alternar linhas contínua/única — Clique para alternar entre a criação de uma linha contínua e linhas únicas .

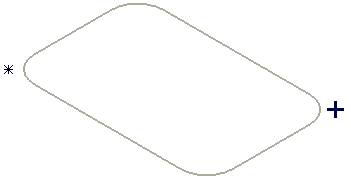

  Fillet nos cantos — Quando selecionado, cria um retângulo cujos cantos apresentam fillets.



  Quando não selecionado, um retângulo com cantos em ângulo reto é criado.



  Raio — O raio dos fillets. Esta opção só está disponível quando Fillet nos Cantos está selecionado.

  Finalizar — Clique para aceitar as alterações e fechar a barra de ferramentas.
