Exemplo criar linhas

Este exemplo mostra como criar linhas utilizando a guia Editor de Curva.

1. Selecione guia Editor de Curva > painel Criar > Linhas > Contínuo para exibir a barra de ferramentas Linha Contínua.

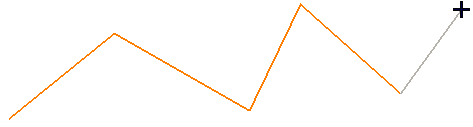

2. Esboce a linha contínua na área gráfica ou utilize a área de coordenadas da barra de ferramentas para descrever a linha contínua.



3. Clique em para finalizar esse segmento e iniciar outro.

   Alternativamente, clique duas vezes no último ponto para finalizar esse segmento.

4. Continue a esboçar outra linha contínua.

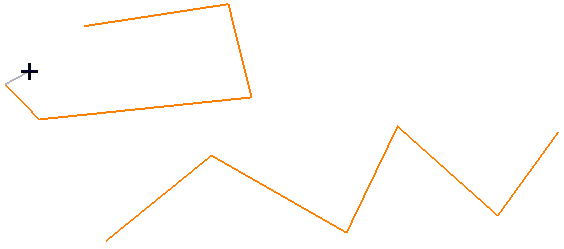

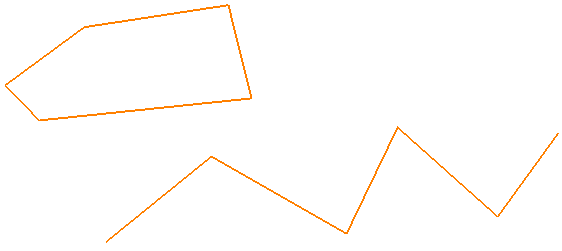

5. Clique em para fechar esse segmento.



6. Selecione guia Editor de Curva > painel Linhas > Retângulo para exibir a barra de ferramentas Retângulo.

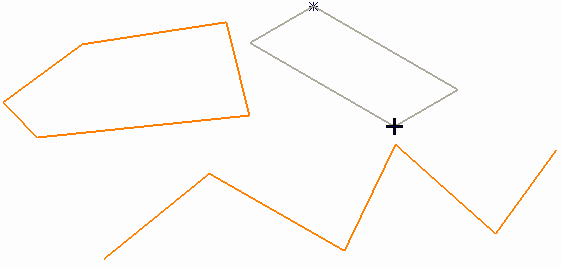

7. Clique na área gráfica para marcar dois cantos opostos para especificar o retângulo.
