Exemplo fillet em linha contínua

Este exemplo mostra como aplicar fillet a uma linha contínua utilizando a guia Editor de Curva.

1. Selecione guia Editor de Curva > painel Criar > Linhas > Contínuo para exibir a barra de ferramentas Linha Contínua.

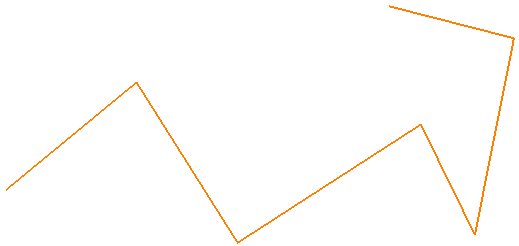

2. Esboce a linha contínua na área gráfica ou utilize a área de coordenadas da barra de ferramentas para descrever a linha contínua.



3. Clique em para finalizar esse segmento.

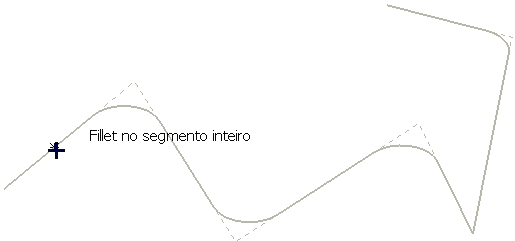

4. Selecione guia Editor de Curva > painel Criar > Círculos & Arcos > Fillet Trimado e movimente o cursor sobre a linha contínua.



5. Selecione a linha contínua.

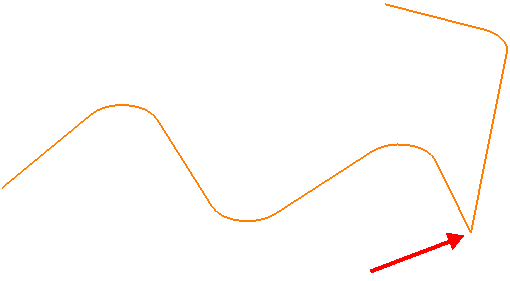

Nota: Nenhum fillet é criado caso não possa ser posicionado tangencialmente entre dois segmentos de linha consecutivos. Tente um raio menor para criar um fillet.
