Selecione uma opção no menu Círculos & Arcos para criar novos arcos ou círculos completos. Você pode definir os arcos e círculos interativamente ou inserindo coordenadas.
Todas as opções nesse menu exibem suas próprias barras de ferramentas individuais.
- Círculo — Clique para criar um círculo especificando seu centro e raio.
- Arco 3 itens — Clique para criar um arco especificando seu ponto inicial, ponto final e um terceiro item na circunferência. Itens podem ser pontos, linhas, arcos ou círculos.
- Centro do arco — Clique para criar um arco especificando seu centro, ponto inicial e ponto final.
Alternar arco — Clique para criar o arco complementar.Converte:
nisto:

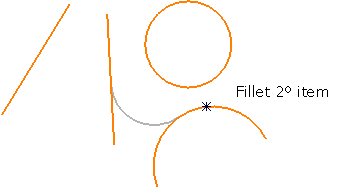

- Fillet — Clique para aplicar fillet e trimar duas curvas, ou todos os cantos vivos dentro de uma curva composta para um Raio especificado. Fillets são possíveis entre:
- duas linhas.
- uma linha e um arco.
- dois arcos.
Circle
Arco
Círculos não são trimados, mas arcos são. As curvas que sofrem fillet não são mescladas numa única curva. A única exceção é se uma linha contínua sofrer fillet.
- duas linhas.
- Fillet sem trimagem — Clique para aplicar fillet, sem trimar, a duas curvas ou todos os cantos vivos dentro de uma curva composta para um Raio especificado.
Fillets sempre são trimados quando você seleciona uma linha contínua. Com exceção de trimagem, funciona da mesma maneira que Fillet.
