Exemplo de criação de uma elipse

Este exemplo mostra como criar uma elipse utilizando a guia Editor de Curva.

1. Selecione guia Editor de Curva > painel Criar > Curvas > Elipse, o que associa uma elipse ao cursor.



2. Clique para localizar o centro da elipse, ou insira as coordenadas em na barra de Status para exibir o diálogo Elipse.

   O PowerMill também desenha uma elipse.



   A elipse é exibida em amarelo e apresenta:

   • alças azuis que permitem editar o Comprimento do eixo maior e o Comprimento do eixo menor graficamente.
   • pontos azuis indicando o número e posição dos pontos em cada quadrante.
   • um círculo azul no centro que permite editar a posição da elipse graficamente.
3. Insira valores adequados, por exemplo:
   1. Comprimento do eixo maior 20.
   2. Comprimento do eixo menor 10.
   3. Pontos em cada segmento 20.
   4. Clique OK para criar a elipse.



   Clicar OK cria uma curva spline que não pode ser editada.

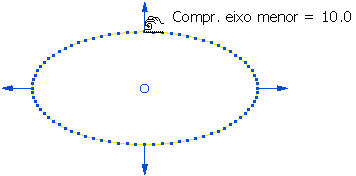

Alternativamente, você pode criar a elipse graficamente. Por exemplo, se você selecionar a alça comprimento do eixo menor (o cursor muda para ) e arrastar para uma nova posição, isso modifica o comprimento.

Você pode mover a elipse selecionando a alça central (o cursor muda para ) e arrastando para uma nova posição.
