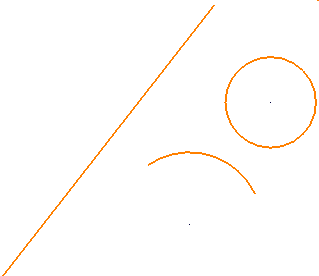

Este exemplo mostra como criar um arco tangente a outros itens utilizando a guia Editor de Curva. O exemplo começa com uma linha simples, um arco e um círculo.
- Selecione guia Editor de Curva > painel Criar > Círculos & Arcos > Arco por Três Pontos.
- Selecione a linha para indicar o ponto inicial do arco (ponto
). - Selecione o círculo para indicar o ponto final do arco (ponto
). - Selecione o arco para indicar um ponto intermediário do arco (ponto
).
O PowerMill cria um arco que é tangente aos três itens e exibe o diálogo Confirmar Arco.
- Como existem várias soluções, o PowerMill exibe uma mas permite selecionar outra clicando em Próxima solução.
- Quando estiver satisfeito com a solução, clique em OK.
Somente itens no início ou final são trimados (ou estendidos), o item intermediário nunca é trimado (ou estendido). Curvas abertas (arcos e linhas) podem ser trimadas, mas curvas fechadas (círculos) nunca são trimadas.
Manter pressionada a tecla Shift ao selecionar o terceiro item evita a trimagem (ou extensão) dos itens inicial e final.
Para maiores informações, consulte os exemplos criando um arco com três pontos e criando círculos e arcos.
