Este exemplo mostra como criar uma curva composta a partir de geometria da superfície. O resultado é uma curva composta que também é um padrão embutido.
Utiliza o modelo 5axis_with_holes.dgk da pasta de Exemplos.
- Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.
- Selecione guia Padrão > painel Editar > Editor de Curva para exibir a guia Editor de Curva.
- Selecione guia Editor de Curva > painel Criar > Curvas > Composto.

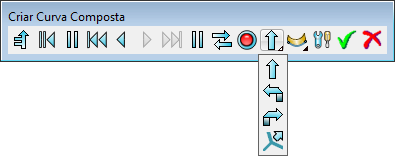

Isso exibe a barra de ferramentas Criar Curva Composta.
- Clique em
na barra de ferramentas Direção.

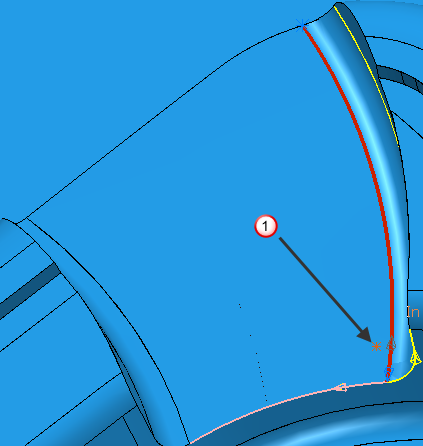

- Clique na superfície próximo a
.
Isso seleciona a aresta direita da superfície.
- Vermelho indica a curva de superfície selecionada.
- Rosa indica a superfície seguida pelo esboço automático.
- Amarelo indica uma superfície alternativa.
- Cinza indica uma superfície alternativa para a curva atual. Você provavelmente não irá utilizar essa opção pois retorna para o ponto inicial, porém ao longo da outra superfície. Para maiores informações, consulte Selecionando curvas para criar uma curva composta.

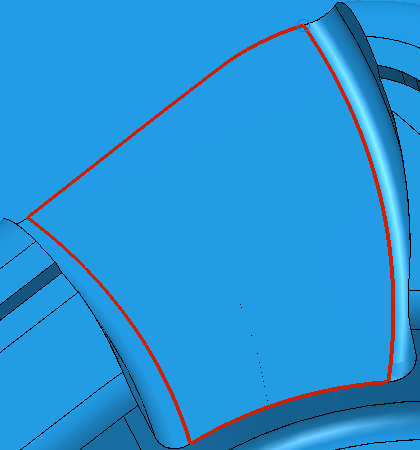

- Clique
na barra de ferramentas Criar curva composta para criar o caminho automático.
Utilize a tecla Esc ou clique em
(ao lado do Indicador de progresso) caso deseje interromper a criação de curva composta.
- Clique em
na barra de ferramentas Criar Curva Composta.
- Selecione guia Editor de Curva > painel Finalizar > Aceitar.

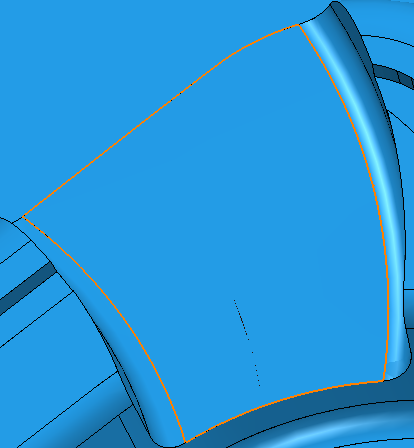

Isso cria um padrão embutido que segue as arestas da superfície.
