Utilize o diálogo Editor de Tangentepara editar as tangentes dos pontos selecionados numa curva Bézier.
Clique na guia Ferramentas de Curva > painel Segmentos > Editar Tangentes para exibir o diálogo Editor de Tangente. Esse diálogo contém o seguinte:
- Tangente — Selecione uma entrada na lista para especificar a tangente que você deseja editar, e então clique em um ou mais botões para alterar sua direção:
- Antes e depois edita ambas as tangentes. Essa é a opção padrão.
- Antes edita a tangente aproximando-se do ponto.
- Depois edita a tangente após o ponto.
Tangente antes
Tangente depois
— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica. Esta opção não está disponível se a opção Tangente estiver configurada como Antes e Depois.
— Clique para exibir o diálogo Direção, que permite editar a direção de um item.
Azimute/Elevação — Clique para exibir o diálogo Azimute/Elevação, que permite inserir os ângulos de azimute e elevação.
Linearizar — Clique para alterar a direção de tangência para formar um segmento de linha reta.

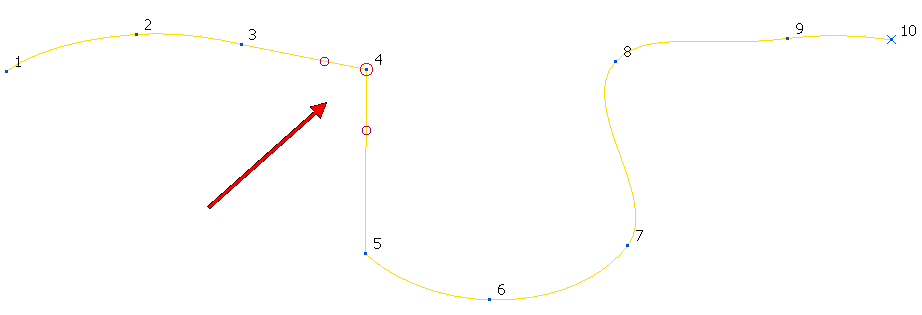

Com tangente Antes e Depois selecionado, converte as tangentes no ponto 4 disso:

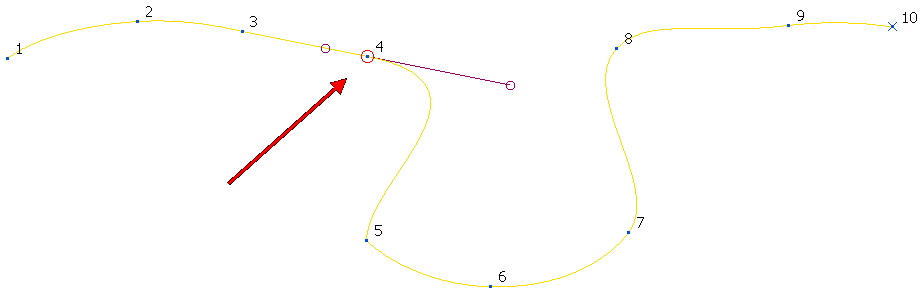

nisto:
Alinhar tangente — Clique para alinhar a direção de tangência selecionada com a outra tangente nesse ponto. Esta opção não está disponível se a opção Tangente estiver configurada como Antes e Depois.

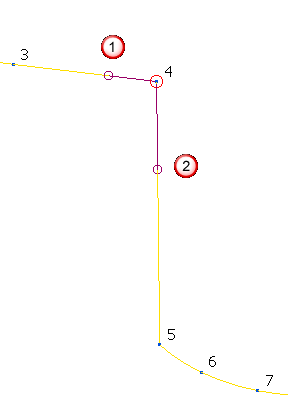

Com tangente Depois selecionado, converte a tangente no ponto 4 disso:

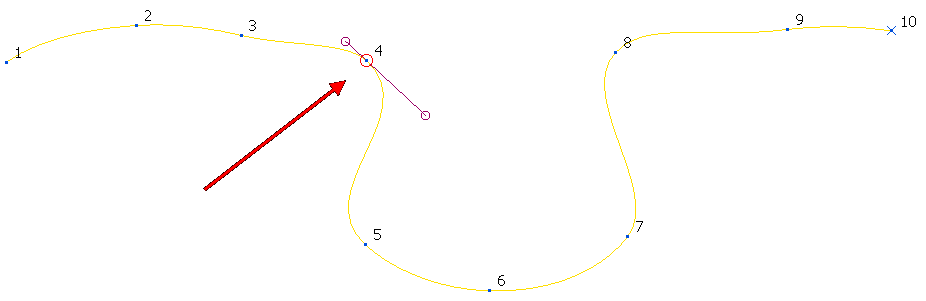

nisto:
- Livre — Clique para liberar a direção de tangente. Isso mantém a posição do ponto e ajusta uma curva suave pelos pontos selecionados.
- Magnitude — Selecione uma entrada na lista para especificar a tangente que você deseja editar, e então insira um valor na caixa adjacente para alterar sua magnitude. Alternativamente, utilize uma opção para editar o valor:
- Livre — Clique para liberar a magnitude de tangente. Isso mantém a posição do ponto e ajusta uma curva suave pelos pontos selecionados.
- Escalar — Edite a magnitude de tangente escalando o valor atual utilizando a barra deslizante ou inserindo um fator de escala.
