A guia Geometria no diálogo Editar Furo edita um componente de um furo.
Essa guia contém o seguinte:
Mover para Cima — Clique para mover o componente selecionado uma posição acima.
Adicionar componente — Clique para adicionar um componente. O novo componente apresenta o mesmo tamanho que o componente selecionado. Você pode então editar o seu tamanho na metade inferior do diálogo.
Apagar Seleção — Clique para apagar o componente selecionado.
Mover para Baixo — Clique para mover o componente selecionado uma posição abaixo.

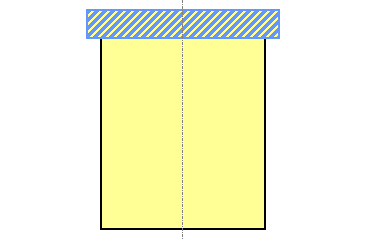

A ilustração gráfica exibe o furo sendo editado. Para furos compostos, o componente atualmente editável é hachurado em azul. Para editar um componente diferente, selecione no painel gráfico.
Você pode utilizar as teclas de seta do teclado (
) para selecionar o componente relevante, o que pode ser útil ao selecionar componentes pequenos.

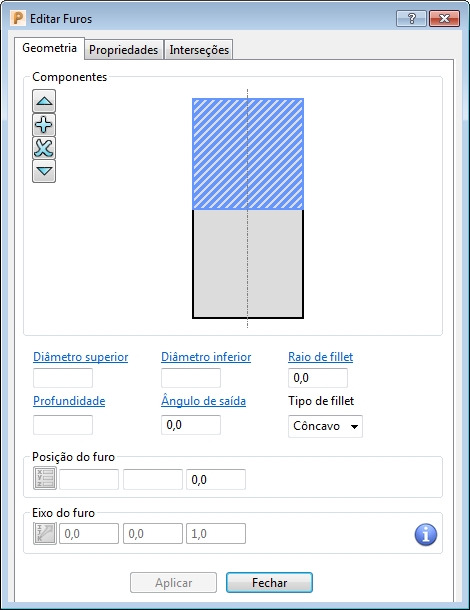

Se você selecionar furos múltiplos do mesmo tamanho e com os mesmos componentes, pode editá-los de uma vez. Se você selecionar furos múltiplos diferentes, os componentes diferentes são exibidos em cinza. No entanto, você ainda pode movê-los e editar os valores na porção inferior do diálogo:
Onde os furos selecionados apresentarem o mesmo valor, o valor é exibido (por exemplo Ângulo de saída).
Onde os furos selecionados apresentarem valores diferentes, o campo está vazio (por exemplo Diâmetro superior).
Diâmetro superior — Insira o diâmetro no topo do componente atual (hachurado). Precisa ser maior ou igual ao Diâmetro Inferior.
Profundidade — Insira a altura vertical do componente.
Diâmetro inferior — Insira o diâmetro na base do componente atual (hachurado). Precisa ser menor ou igual ao Diâmetro Superior.
Ângulo de saída — Insira o ângulo de saída do furo. Um valor de 0 resulta num furo reto sem ângulo de saída.
Ângulo de saída 0:
Ângulo de saída 10:
Raio de fillet — Insira o raio.

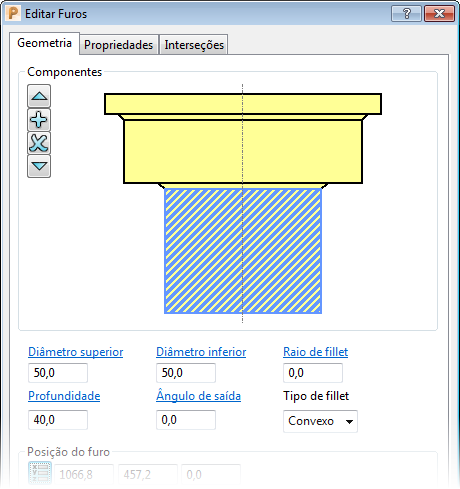

Um Raio de fillet de 0 resulta num componente de furo padrão sem fillet:
Inserir um Raio de fillet resulta em:
O raio de fillet mínimo apresenta um diâmetro igual ao comprimento (
) do componente de furo. O comprimento do componente é igual à Profundidade para um furo sem ângulo de saída.
O diâmetro do fillet precisa ser pelo menos tão grande quanto o comprimento do componente.
Tipo de fillet — Selecione um fillet Côncavo ou Convexo.

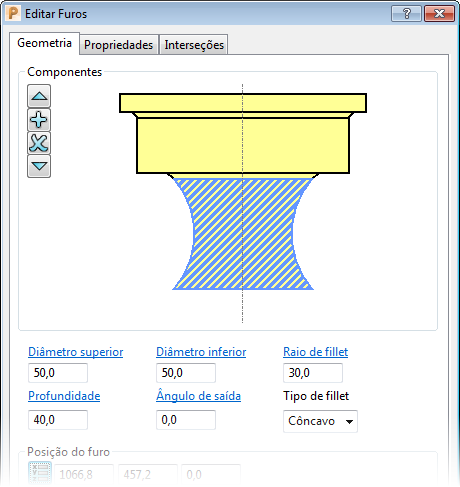

Tipo de fillet Côncavo:

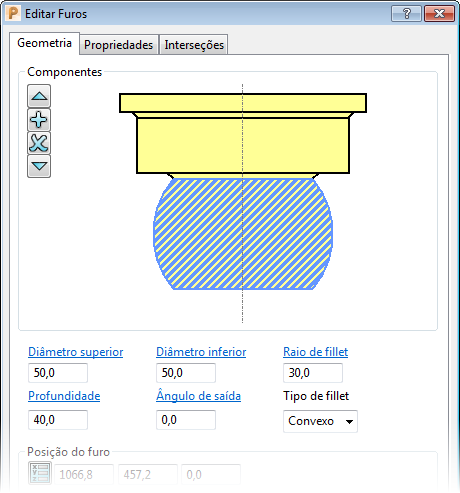

Tipo de fillet Convexo:
Posição do furo — Insira as coordenadas x, y, z do centro do furo.
— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.
Eixo do furo — Insira a orientação do eixo Z do furo.
— Clique para exibir o diálogo Direção, que permite editar a direção de um item.
— Quando exibido, movimente o cursor sobre para visualizar mais informações.
Para um exemplo sobre como utilizar esse diálogo, consulte Editando furos automaticamente identificados.
