Exemplo de criação de um padrão embutido

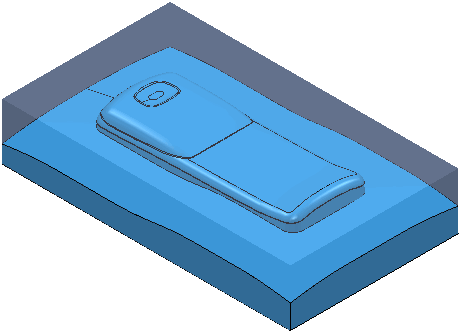

Este exemplo mostra como criar um padrão embutido. Utiliza o modelo phone.dgk da pasta de Exemplos e apresenta um Bloco retangular simples definido.

Primeiro você precisa criar e então embutir o padrão.

1. Selecione guia Padrão > painel Criar > Padrão.
2. Selecione guia Padrão > Arquivo > Importar.

   O diálogo Abrir Padrão é exibido.

3. Clique em para exibir a pasta de Exemplos e então clique na pasta Patterns.
4. Selecione o padrão TrebleClef.dgk e clique em Abrir.



5. Para embutir a curva, no menu de contexto individual de Padrão selecione Editar > Embutir. Isso exibe o diálogo Embutir Padrão.
6. No diálogo Embutir Padrão:
   1. configure o Método como Ponto Mais Próximo
   2. configure Distância como 0.1
   3. configure Tolerância como 0.1
   4. clique Aplicar.

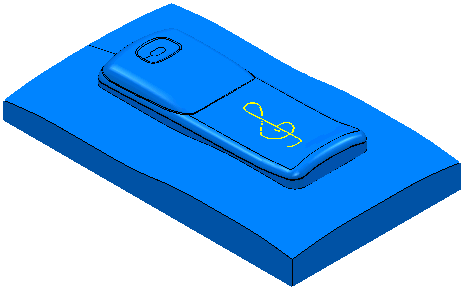

   Isso cria o Padrão Embutido, indicado por no Explorer. O padrão original também é mantido.



Esse padrão embutido pode agora ser utilizado num percurso de acabamento por padrão embutido como um percurso de gravação ou ponto de contato.
