Utilize a página Perfil de curva para criar um percurso simples que segue uma ou mais curvas numa única altura Z.
Definição de curvas - especifica as curvas que você deseja usinar e adiciona as propriedades de usinagem a essas curvas.
Criar padrão — Clique para criar um novo padrão vazio.
Padrão selecionado — Selecione um padrão na lista. Se nenhum padrão estiver em exibição, ou
estiver selecionado, então nenhum padrão é selecionado. A lista exibe todos os padrões disponíveis.
Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.
Clicar em exibe a guia Selecionar Entidade. Selecione um padrão na janela gráfica para fechar a guia Selecionar Entidade e exibir o padrão no campo Padrão Selecionado.
Capturar curvas — Clique para copiar as curvas selecionadas para o padrão. Isso proporciona uma maneira rápida e poderosa de extrair geometria de curva de um modelo em superfície e copiar para o padrão/fronteira ativa. Para maiores informações, consulte o exemplo de captura de curvas.
Editar seções de usinagem — Especifica:
- quais regiões da curva são usinadas
- qual lado da curva é usinado
- a estratégia de usinagem.

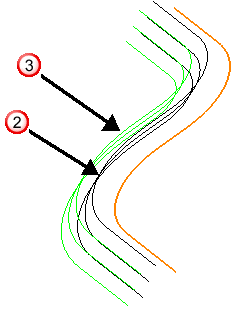

Posição — Selecione uma opção para especificar qual porção da ferramenta segue a curva.
Centro — O centro da ferramenta segue a curva.
Contato — O ponto de contato da ferramenta segue a curva.
Limite inferior — Insira ou selecione a altura de usinagem. Todas as curvas são usinadas numa única altura Z.
Insira um valor no campo Chão Z ou selecione
e então clique numa curva na altura Z relevante na janela gráfica.

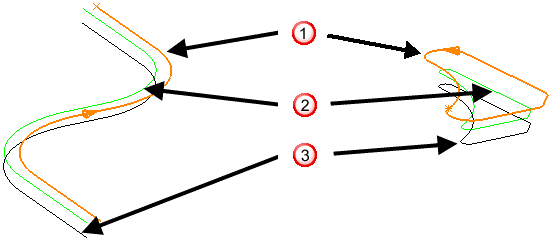

Vista ISO

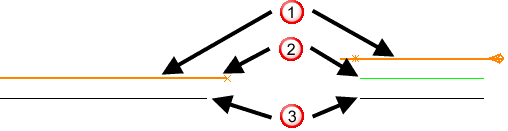

Visualizar ao longo de X
— as curvas.
— um percurso com Chão Z de 10.
— um percurso com Chão Z de 0.
O percurso está na altura absoluta especificada por Chão Z em vez de na Altura Z da curva. Nesse caso, duas curvas 2D, com alturas Z diferentes, criam um percurso em uma altura Z, que pode ou não estar na mesma altura que a curva.
Tolerância — Insira uma tolerância para determinar a precisão com que o percurso segue a curva.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

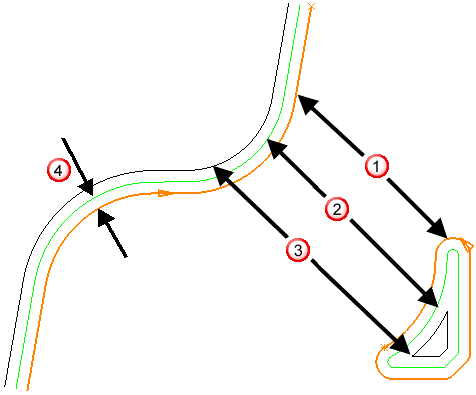

Espessura da curva — Insira o offset da curva. Essa é uma espessura de curva, não um sobremetal de modelo.
— as curvas.
— um percurso com Sobremetal 0.
— um percurso com Sobremetal 10.
— Sobremetal.
Se você aplicar um ângulo de saída, a espessura da curva é a distância medida normal a uma extrusão da curva no ângulo de saída.
Usinagem de resíduo — Selecione para habilitar a página Resíduo . Usinagem de resíduo permite utilizar uma ferramenta grande para executar uma remoção de volume eficiente e então utilizar uma ferramenta menor para usinar áreas do modelo que a ferramenta maior não pôde alcançar, tais como cavidades e cantos. A ferramenta menor usina apenas as áreas que não puderam ser alcançadas pela ferramenta original.
