Utilize a área Última saída separada para especificar um movimento de última saída diferente dos movimentos de saída anteriores.
Última saída separada — Selecione essa opção para especificar um movimento de última saída diferente. Isso oferece funcionalidade semelhante à da guia Saídas, mas somente se aplica ao último movimento de saída.
Este exemplo utiliza Entrada e Saída em Arco Normal da Superfície.

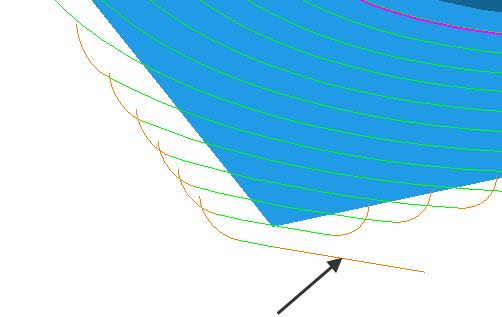

Usar uma última saída separada não selecionado:
Última saída em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

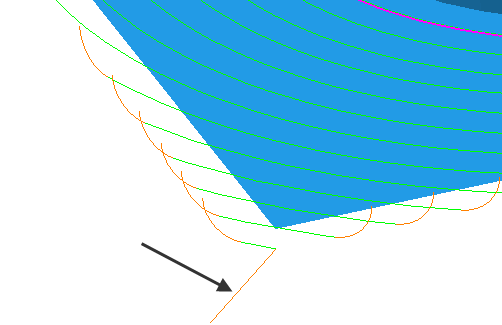

Usar uma primeira entrada separada selecionado:
Última saída em Linha Reta com uma Distância de 20 e Ângulo de 0.
Escolha — Selecione o tipo de movimento a ser utilizado no final do percurso.
Movimento linear — Insira a distância de extensão do movimento de Última saída após o final do último movimento de corte. A distância é o comprimento do movimento tangencial linear entre o arco e a porção cortante do percurso.

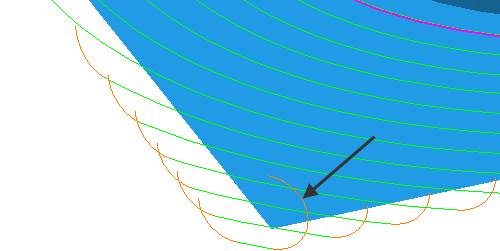

Distância 0.
Última saída em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.

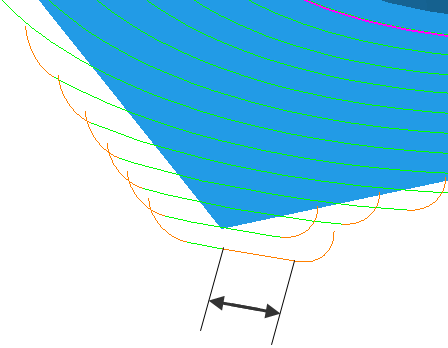

Distância 10.
Ângulo — Insira o ângulo do movimento de Última saída separada com relação ao último segmento do percurso. Para arcos, esse é o ângulo abrangido pelo arco. Para linhas, é a orientação com relação ao movimento de corte.
Ângulo 90
.
Última saída em Arco normal da superfície com uma Distância de 0, um Ângulo de 90 e Raio 5.
Ângulo 180.
Para uma Primeira entrada em Linha Reta e Ângulo 0.
Ângulo 90.
Raio — Insira o raio do movimento em arco de Última saída separada. Essa opção somente está disponível para uma Escolha de: Arco normal da superfície, Arco vertical, Arco horizontal, Arco horizontal à esquerda e Arco horizontal à direita.
Compr. — Insira o comprimento de extensão do movimento de Última saída separada antes do início do movimento de corte. Essa opção somente está disponível para uma Escolha de: Movimento estendido, Enquadrado e Linha Reta.
Opções de Rampa — Clique para exibir o diálogo Opções de Rampa da Última Saída, que permite especificar como a ferramenta deixa o material em rampa. Isso é o mesmo que o diálogo Opções de Rampa de Entrada, exceto que não existe uma guia 2a escolha. Somente está disponível se você configurar Escolha como Rampa.
Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
— Clique para copiar os valores de Primeira entrada separada para a guia Última saída separada.
— Clique para copiar os valores de Última saída separada para a guia Primeira entrada separada.
